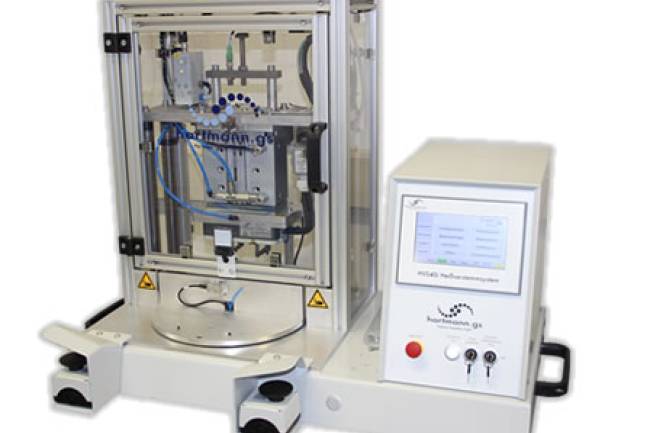

Heißverstemmsystem mit Doppel-Heißverstemmkopf.

1. Lineare Anordnung der formgebenden Elemente

• Formgebende Elemente: Zwei formgebende Elemente sind linear angeordnet, um eine gleichmäßige Kraftverteilung und präzise Formgebung sicherzustellen.

2. Standard Heißverstemmsystem mit Drehteller

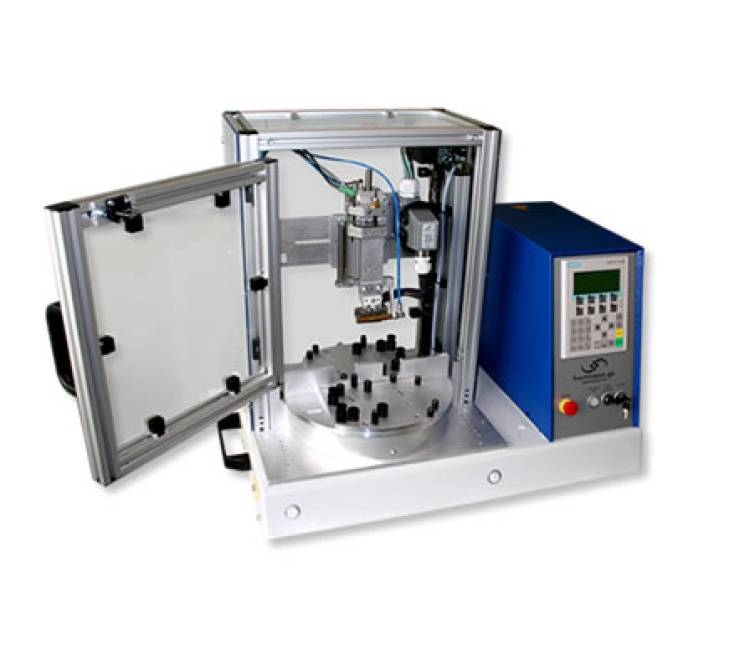

• Drehteller: Ein pneumatisch angetriebener Drehteller mit einem Durchmesser von 330 mm ist für die Aufnahme von zwei Bauteilaufnahmen konzipiert.
• Effiziente Produktion: Während der außenstehende Werkstückträger entladen und neu bestückt wird, kann das in der Anlage befindliche Produkt verstemmt werden.

3. Temporär geheiztes System

• Heiz- und Kühlphasen: Das System heizt die Stempel temporär, und nach der Heizphase erfolgt eine aktive Abkühlung des Produkts, um die Qualität der Verbindung zu optimieren.

4. Flexibles Stand-Alone System

• Arbeitsplatzgestaltung: Das System kann sowohl als Steh- als auch als Sitzarbeitsplatz genutzt werden, um eine ergonomische Anpassung an die Bedürfnisse des Bedieners zu ermöglichen.

5. Baukastensystem

• Modularität: Die Baureihe wird als Baukastensystem angeboten. Es kann von einfachen, ausschließlich thermisch überwachten Systemen bis hin zu vollständig prozessüberwachten Ausbaustufen konfiguriert werden.
• Erweiterte Prozessüberwachung: Funktionen wie Bauteilhöhen- und Einsinkwegmessung, permanente Kraftmessung und Datenkommunikation (Traceability) können integriert werden.

6. Produktspezifische Heißverstemmwerkzeuge

• Individuelle Fertigung: Die Heißverstemmwerkzeuge werden spezifisch für jedes Produkt gefertigt, um eine optimale Anpassung und Leistung zu gewährleisten.
• Schneller Werkzeugwechsel: Die Heißverstemmköpfe können in kürzester Zeit reproduzierbar gewechselt werden, was die Flexibilität und Effizienz erhöht.

7. Innovative Beschichtungstechnologien

• Langlebigkeit: Die Heißverstemmstempel sind mit innovativen Beschichtungen versehen, die Abrasivverschleiß und Erosion minimieren.
• Mikrohärte: Beschichtungen mit einer Mikrohärte (HV 0,05) von bis zu 3.300 sorgen für eine lange Standzeit der Stempel, selbst bei hochgefüllten Kunststoffen.

8. Umfangreiche Steuerungs- und Überwachungsfunktionen

• Programmierbare Heiz- und Kühlphasen: Die Steuerung erlaubt vollständig frei programmierbare Heiz- und Kühlphasen.
• Überwachungsfunktionen: Warn- und Störmeldungen für alle relevanten Parameter, Stück- und Wartungszähler, sowie die Speicherung der Fertigungsparameter für 10 oder mehr Produkte sind integriert.
• Sicherheit: Änderungen prozessrelevanter Parameter sind durch Passwortabfrage geschützt. Schwere Fehlermeldungen können nur über einen zusätzlichen Schlüsselschalter quittiert werden.

9. Arbeitssicherheit

• Schutzumhausung: Das System erfüllt alle relevanten Anforderungen der Arbeitssicherheit. Die Schutztür der Umhausung ist mit einem Sicherheitsschalter überwacht und kann über einen Schlüsselschalter freigeschaltet werden.
• Wartung und Einrichtung: Die Funktionsweisen des Systems können im Einrichtbetrieb gesteuert werden, was Wartungsarbeiten oder den Wechsel des Heißverstemmkopfes erleichtert.

Fazit

Das Heißverstemmsystem mit Doppel-Heißverstemmkopf ist eine vielseitige und effiziente Lösung für die dauerhafte Verbindung von Kunststoffteilen. Mit seiner modularen Bauweise, umfangreichen Überwachungs- und Sicherheitsfunktionen sowie der Möglichkeit zur individuellen Anpassung an kundenspezifische Anforderungen bietet es eine optimale Lösung für verschiedene industrielle Anwendungen.
