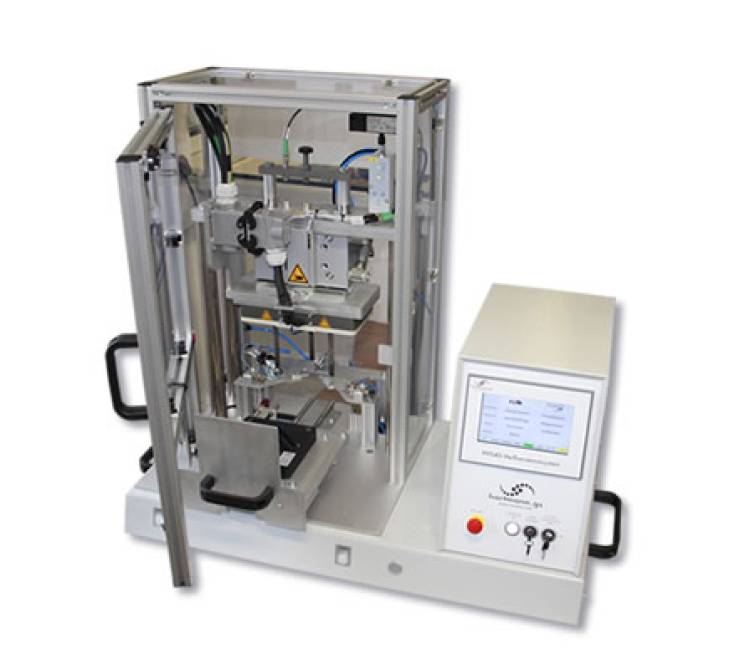

Standard Anlagenbauform mit Schiebetisch.

Anlagenbeschreibung

Die ist mit einem leichtgängigen Schiebetisch ausgestattet, der eine Arbeitsfläche von 250x250 mm bietet. Diese Abmessungen machen sie ideal für die Bearbeitung von kleinen bis mittelgroßen Produkten. Der Schiebetisch wird manuell durch die Bedienperson in die Anlage eingeschoben, automatisch arretiert und nach der Bearbeitung wieder herausgezogen.

Hauptmerkmale

• Abmessungen des Schiebetisches: 250x250 mm, geeignet für kleine bis mittelgroße Produkte.

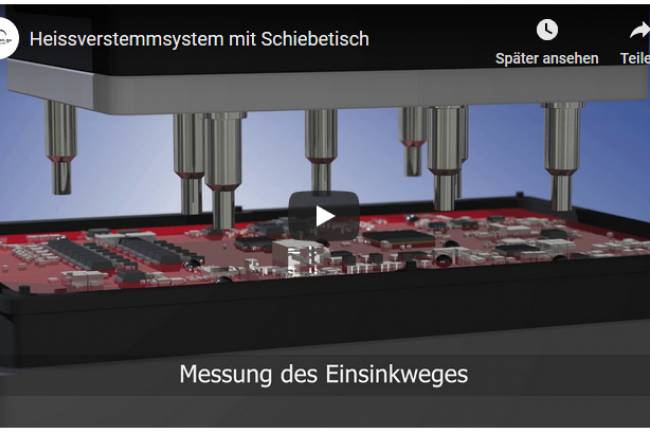

• Vielseitige Ausstattung: Wahlweise mit Einzel-Thermoden oder Mehrfach-Heißverstemmköpfen lieferbar.
• Kraftbereiche: Für unterschiedliche Kraftbereiche verfügbar, um eine Vielzahl von Anwendungen abzudecken.
• Leichtgängiger Schiebetisch: Manuelle Einschiebung durch die Bedienperson, automatische Arretierung während der Bearbeitung, manuelles Herausziehen nach der Bearbeitung.
• Fehlerhandling: Bei fehlerhaft gefertigten Teilen bleibt der Schiebetisch in der Anlage und wird erst nach Fehlerquittierung freigegeben. Fehler können je nach Meldestufe durch die Bedienperson oder autorisiert mit einem Schlüsselschalter quittiert werden.
• Sicherheit: Die Verriegelung der Tür an der Vorderseite erfolgt über einen Schlüsselschalter, der im Einrichtbetrieb geöffnet werden kann.
• Bauweise: Umhausung in Profilbauweise mit ESD Acrylglasverglasung. Die Metalloberflächen der Anlagenbasis sind mit ESD-konformen Lacken pulverbeschichtet.

Detaillierte Funktionsweise

1. Schiebetisch-Mechanismus:

   • Der Schiebetisch wird manuell durch die Bedienperson in die Anlage eingeführt. Er gleitet leicht und wird durch ein zuverlässiges Arretiersystem automatisch fixiert, sobald er in der richtigen Position ist.
   • Nach Abschluss der Bearbeitung wird der Schiebetisch durch die Bedienperson wieder herausgezogen.

2. Ausstattungsoptionen:

   • Einzel-Thermoden: Ideal für punktuelle Heißverstemmarbeiten.
   • Mehrfach-Heißverstemmköpfe: Für umfangreichere und gleichzeitige Verstemmarbeiten, um die Effizienz zu steigern.

3. Fehlerbehandlung:

   • Falls ein Teil fehlerhaft gefertigt wurde, bleibt der Schiebetisch in der Anlage und wird nur nach einer entsprechenden Fehlerquittierung freigegeben.
   • Die Quittierung kann durch die Bedienperson oder durch eine autorisierte Person mittels Schlüsselschalter erfolgen, abhängig von der Fehlerart und der Sicherheitsstufe.

4. Sicherheitsfunktionen:

   • Die Verriegelung der vorderen Tür erfolgt über einen Schlüsselschalter. Dies gewährleistet, dass die Tür nur im Einrichtbetrieb geöffnet werden kann, um die Sicherheit während der normalen Betriebsphasen zu gewährleisten.

5. Konstruktionsmerkmale:

   • Die Anlage ist in einer stabilen Profilbauweise konstruiert.
   • Die Verglasung besteht aus ESD Acrylglas, das elektrostatische Aufladungen verhindert.
   • Die Metalloberflächen der Basis sind mit ESD-konformen Lacken pulverbeschichtet, um eine sichere und langlebige Nutzung zu gewährleisten.

Fazit

Die Standardanlagenbauform mit Schiebetisch bietet eine durchdachte und flexible Lösung für verschiedene Heißverstemmanwendungen. Mit ihrer robusten Bauweise, den vielseitigen Ausstattungsoptionen und den umfassenden Sicherheitsfunktionen erfüllt sie die Anforderungen moderner Fertigungsprozesse und gewährleistet eine hohe Produktivität und Qualität der bearbeiteten Teile.
