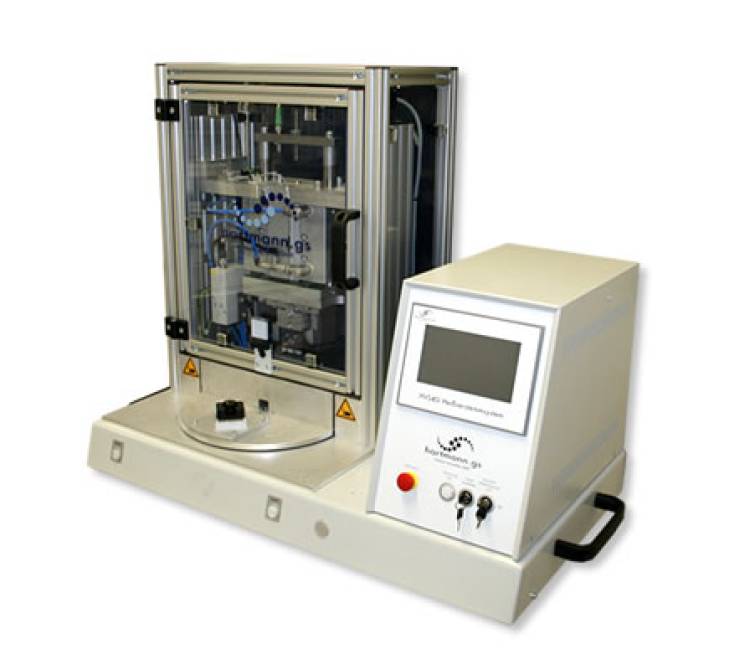

Heißverstemmsystem mit Drehteller: Effiziente und Flexible Lösung für den Heißverstemmvorgang.

Komponenten und Funktionen des Heißverstemmsystems:

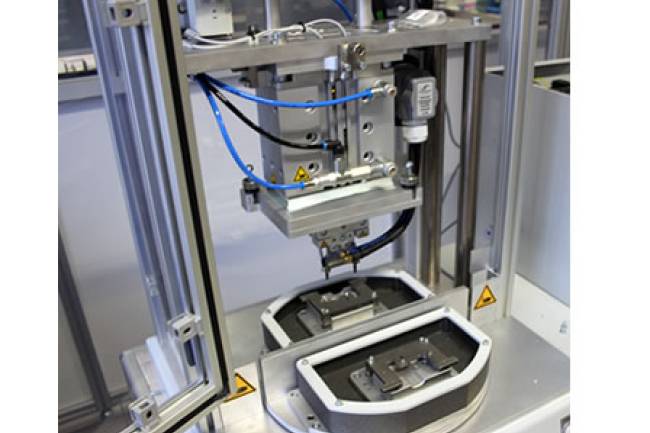

1. Standard Anlagenbauform mit Drehteller:

   • Der Drehteller hat zwei Bearbeitungspositionen, an denen die Bauteile nacheinander bearbeitet werden können.
   • Die Bauform ist robust und für den kontinuierlichen Einsatz in Produktionsumgebungen ausgelegt.

2. Bauteilaufnahme und Produktzuführung:

   • Jede Bearbeitungsposition des Drehtellers ist mit einer produktspezifischen Bauteilaufnahme ausgestattet, die die Bauteile sicher und reproduzierbar fixiert.
   • Die Bedienperson legt die Bauteile an der äußeren Position des Drehtellers ein, während der Heißverstemmvorgang an der inneren Position abläuft.

3. Heißverstemmkopf und Niederhalter:

   • Der Heißverstemmkopf bewegt sich zur Fügestelle des Bauteils und führt den Heißverstemmvorgang durch.
   • Ein produktspezifischer Niederhalter fixiert das Bauteil, bevor der Heißverstemmkopf es berührt, um eine präzise und stabile Verarbeitung zu gewährleisten.

4. Automatisierter Verstemmvorgang:

   • Während der laufenden Verstemmung kann die Bedienperson die außenstehende Bauteilaufnahme entladen und mit einem neuen Bauteil bestücken, was den Durchsatz erhöht.
   • Nach dem Verstemmvorgang bewegt sich der Kopf zurück in seine Ruheposition, und der Niederhalter hält das Bauteil sicher in der Bauteilaufnahme.

5. Schnellwechselsystem:

   • Das System ist mit einem Schnellwechselsystem ausgestattet, das den schnellen Austausch des Heißverstemmkopfes und der Bauteilaufnahme ermöglicht.
   • Dieses System bietet die Flexibilität, die Anlage für die Produktion verschiedener Bauteile in wenigen Minuten umzurüsten.

6. Ausstattung mit Einzel-Thermoden oder Mehrfach-Heißverstemmköpfen:

   • Das System kann je nach Anforderung mit Einzel-Thermoden oder Mehrfach-Heißverstemmköpfen ausgestattet werden, um unterschiedliche Produktionsanforderungen zu erfüllen.

Vorteile des Heißverstemmsystems:

• Hohe Effizienz:

  • Die duale Bearbeitungsposition des Drehtellers ermöglicht kontinuierliches Arbeiten und erhöht die Produktionsgeschwindigkeit.

• Flexibilität:

  • Das Schnellwechselsystem ermöglicht eine schnelle Umrüstung für verschiedene Produkte, was die Anpassungsfähigkeit der Anlage erhöht.

• Präzision und Reproduzierbarkeit:

  • Die produktspezifischen Niederhalter und Bauteilaufnahmen sorgen für eine präzise und reproduzierbare Fixierung der Bauteile, was die Qualität der Verbindungen sicherstellt.

• Vielseitigkeit:

  • Die Möglichkeit, die Anlage mit verschiedenen Heißverstemmköpfen auszustatten, macht sie vielseitig einsetzbar für unterschiedliche Anwendungen.

Zusammenfassung:

Das Heißverstemmsystem mit Drehteller bietet eine effiziente und flexible Lösung für den Heißverstemmvorgang. Die robuste Bauform, das Schnellwechselsystem und die Möglichkeit zur Ausstattung mit verschiedenen Heißverstemmköpfen machen dieses System ideal für eine Vielzahl von Produktionsanforderungen. Mit seiner präzisen und reproduzierbaren Bauteilfixierung sowie der kontinuierlichen Arbeitsweise ist das System eine hervorragende Wahl für automatisierte Fertigungsprozesse.
