Heißverstemmzelle zur Integration in eine kundenseitig bestehende Anlage.

Heißverstemmzelle zur Integration in eine kundenseitig bestehende Anlage.

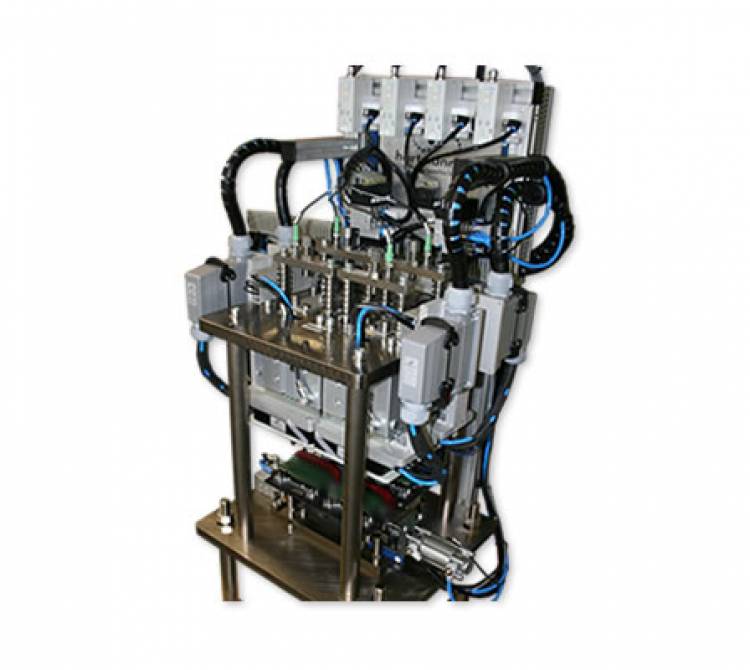

Heißverstemmzelle zur Integration in eine kundenseitig bestehende Anlage mit Inline-Transportsystem.

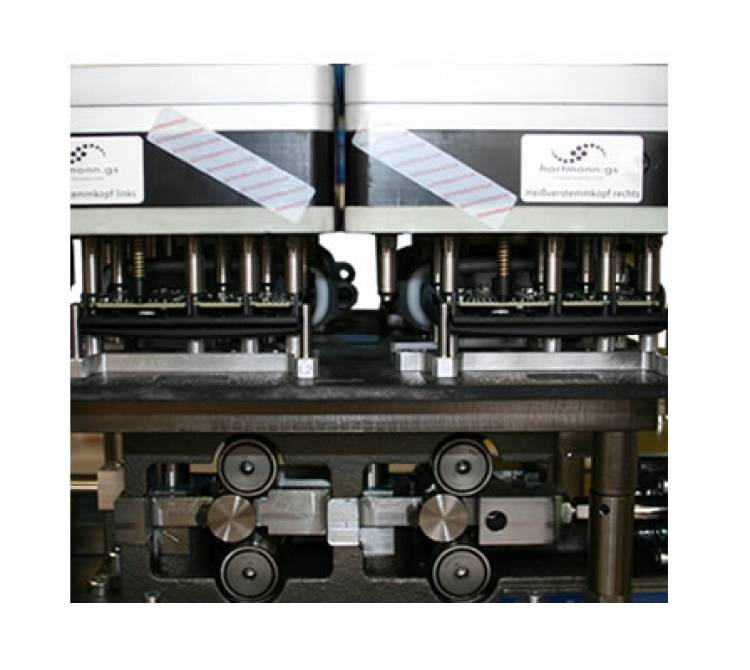

Die Heißverstemmeinheit ist mit 4 unabhängig von einander arbeitenden und parametrierbaren Heißverstemmköpfen ausgerüstet.

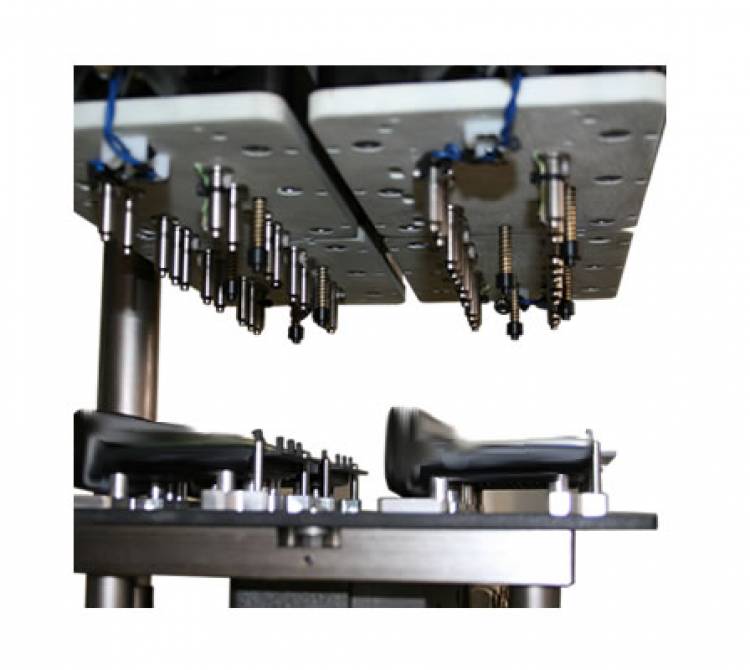

Die vier Heißverstemmköpfe Ihrerseits sind jeweils mit 10 einzelnen Heißverstemmthermoden bestückt.

Je Heißverstemmkopf werden in einem Arbeitsschritt somit 10 Kunststoffpins zu Domen umgeformt.

Die gesamte Heißverstemmzelle arbeitet mit insgesamt 40 einzelnen Thermoden.

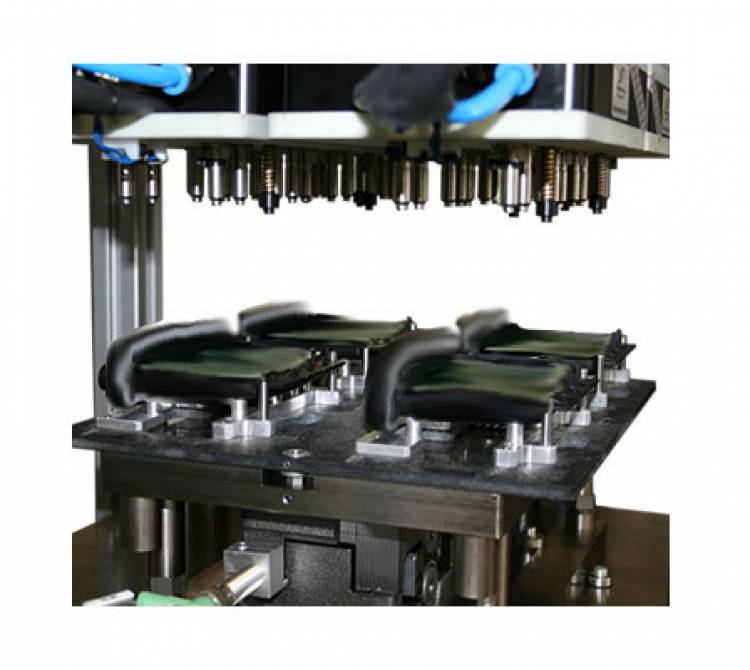

Auf den zugeführten Werkstückträgern befinden sich 4 Bauteile.

Mittels einer Hochlast-Indexiereinheit wird der werkstückträger vom Transportband gehoben. Über eine entsprechende Schnittstelle werden die einzelnen Heißverstemmprozesse gestartet.

Je Heißverstemmprozess bzw. je Heißverstemmkopf werden die Temperatur, die Kraft und die individuellen Wege gemessen und ausgewertet.

Die vier Heißverstemmköpfe sind einzeln austauschbar und können dank Steckverbinder und wenigen Befestigungsschrauben in kürzester zeit ausgetauscht werden.

Der gesamte Aufbau des Systems basiert auf einer geschlossen Kraftzelle, die für den Prozess recht hohen Kräfte werden innerhalb der Zelle abgefangen und höchst reproduzierbar auf das Produkt eingebracht.
