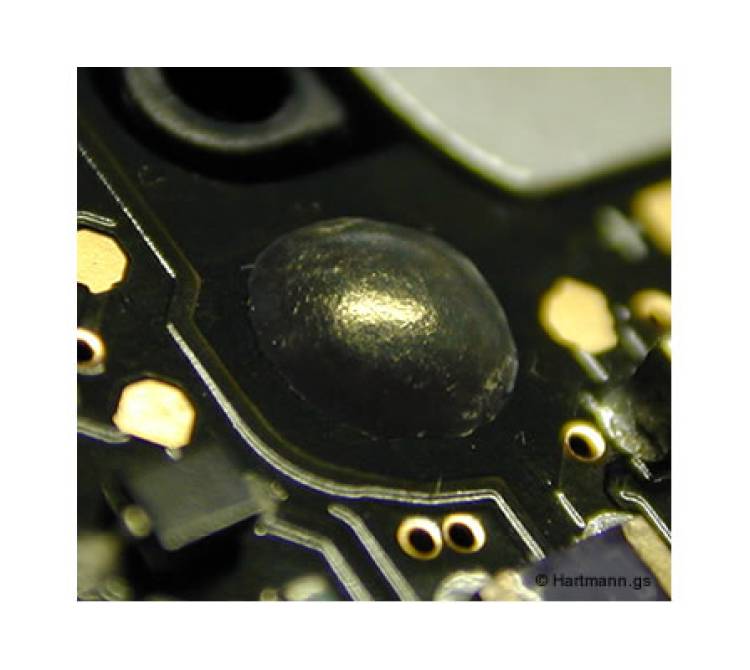

Fixierung von Leiterplatten in Kunststoffbauelementen mit PA6-GF30-Domen.
Der typische Durchmesser der Dome beträgt etwa 3,2 mm, was sie geeignet macht für eine Vielzahl von Anwendungen in der Elektronikmontage. PA6-GF30 ist aufgrund seiner mechanischen Eigenschaften und seiner thermischen Stabilität ein ideales Material für diese Anwendungen.
Dieser Leitfaden erläutert die wesentlichen Aspekte der Verwendung von PA6-GF30-Domen zur Fixierung von Leiterplatten in Kunststoffbauelementen. Er richtet sich an Ingenieure und Techniker, die nach zuverlässigen und robusten Lösungen für die Befestigung von Leiterplatten suchen. Dabei werden die Materialeigenschaften von PA6-GF30, die Gestaltung der Dome und die praktischen Aspekte der Montage detailliert beschrieben.
Eigenschaften von PA6-GF30
- Hohe Festigkeit und Steifigkeit: Die Glasfaserverstärkung erhöht die mechanische Festigkeit und Steifigkeit von PA6, was es ideal für tragende Anwendungen macht.
- Thermische Stabilität: PA6-GF30 behält seine Eigenschaften auch bei erhöhten Temperaturen, was für die thermische Belastung in elektronischen Geräten wichtig ist.
- Gute chemische Beständigkeit: Das Material ist resistent gegen viele Chemikalien und Umwelteinflüsse, was die Langlebigkeit der Verbindung sicherstellt.
Gestaltung und Anwendung der Dome
- Domdurchmesser: Die Dome haben einen Durchmesser von ca. 3,2 mm, was sie passend für die meisten Standard-Leiterplatten macht.
- Fixierungsmethode: Die Dome werden in die Löcher der Leiterplatte eingeführt und dann verformt, um eine sichere Befestigung zu gewährleisten.
- Umformprozess:
- Erwärmen: Der Dom wird auf eine Temperatur erwärmt, die das Material ausreichend weich macht, um verformt zu werden, ohne seine mechanischen Eigenschaften zu verlieren.
- Verformung: Mithilfe eines geeigneten Werkzeugs wird der erhitzte Dom so verformt, dass er die Leiterplatte sicher fixiert.
- Abkühlung: Nach der Verformung wird das Bauteil abgekühlt, damit das PA6-GF30 wieder aushärtet und eine stabile Verbindung bildet.
Praktische Tipps für die Montage
- Temperaturkontrolle: Eine präzise Steuerung der Erwärmungstemperatur ist entscheidend, um eine gleichmäßige und dauerhafte Verformung zu erreichen.
- Werkzeuggestaltung: Die Werkzeuge müssen so gestaltet sein, dass sie den Dom gleichmäßig verformen und eine gleichmäßige Druckverteilung gewährleisten.
- Materialprüfung: Überprüfen Sie die mechanischen Eigenschaften des PA6-GF30 nach der Verformung, um sicherzustellen, dass die Festigkeit und Integrität des Materials erhalten bleiben.
Durch eine sorgfältige Planung und die Berücksichtigung der spezifischen Eigenschaften von PA6-GF30 können robuste und dauerhafte Verbindungen zwischen Leiterplatten und Kunststoffbauelementen realisiert werden. Dieser Leitfaden bietet wertvolle Einblicke und praktische Hinweise, um die Effizienz und Qualität des Montageprozesses zu maximieren.
