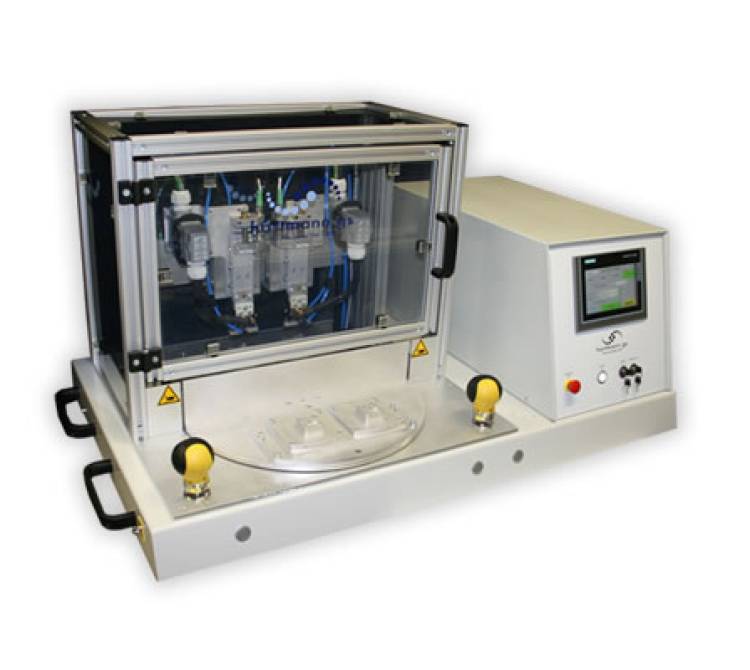

Heißverstemmsystem der XXL-Baureihe mit Drehteller für effiziente und sichere Produktionsprozesse.

Heißverstemmsystem der XXL-Baureihe mit Drehteller für effiziente und sichere Produktionsprozesse.

Standard Systeme   Juli 30, 2024    0   29  Add to Reading List

Prozessbeschreibung:

Aufbau und Komponenten:

  1. Drehteller:

    • Durchmesser: 550 mm.
    • Rotation: Der Drehteller rotiert um 180° und befördert die Werkstückträger in den Arbeitsbereich der Anlage.

  2. Werkstückträger:

    • Anzahl: Zwei produktspezifische Werkstückträger.
    • Funktion: Halten die zu bearbeitenden Komponenten und ermöglichen eine schnelle Bestückung und Entladung.

  3. Heißverstemmeinheiten:

    • Anzahl: Zwei unabhängig operierende Mehrfach-Heißverstemmeinheiten.
    • Funktion: Bearbeiten zwei Produkte gleichzeitig, wodurch die Effizienz gesteigert wird.

  4. Sicherheitstaster:

    • Design: Runde, gelb-schwarze Elemente.
    • Funktion: Lösen die 180°-Rotation des Drehtellers aus, um die Werkstückträger in den Arbeitsbereich zu bewegen.

  5. Bedienfeld:

    • Position: Auf der rechten Seite der Anlage.
    • Funktion: Ermöglicht alle fertigungstechnisch relevanten Einstellungen und Signalisierungen.

Arbeitsablauf:

  1. Bestückung:

    • Die Bedienperson entlädt die nach außen rotierte Werkstückträger und bestückt sie mit neuen Komponenten.

  2. Auslösung der Rotation:

    • Durch Betätigung der kundenspezifischen Sicherheitstaster wird der Drehteller um 180° gedreht.

  3. Bearbeitung:

    • Die zwei Mehrfach-Heißverstemmeinheiten bearbeiten gleichzeitig zwei Produkte im umhausten Arbeitsbereich der Anlage.

  4. Entladung:

    • Nach Abschluss der Bearbeitung rotiert der Drehteller erneut, um die bearbeiteten Komponenten nach außen zu befördern, wo sie von der Bedienperson entladen werden können.

Technische Details:

  • Drehteller:

    • Durchmesser: 550 mm.
    • Rotation: 180°.

  • Werkstückträger:

    • Anzahl: Zwei.
    • Funktion: Aufnahme und Fixierung der Komponenten.

  • Heißverstemmeinheiten:

    • Anzahl: Zwei.
    • Betriebsmodus: Unabhängig operierend.
    • Einsatz: Simultane Bearbeitung zweier Produkte.

  • Sicherheitstaster:

    • Design: Rund, gelb-schwarz.
    • Funktion: Manuelle Auslösung der Drehtellerrotation.

  • Bedienfeld:

    • Position: Rechte Seite der Anlage.
    • Funktion: Steuerung und Überwachung der Fertigungsprozesse.

Vorteile des Systems:

  • Effizienz: Die gleichzeitige Bearbeitung von zwei Produkten durch unabhängige Heißverstemmeinheiten erhöht die Produktionsgeschwindigkeit und -kapazität.
  • Sicherheit: Kundenspezifische Sicherheitstaster und die umhauste Konstruktion sorgen für hohe Sicherheit während des Betriebs.
  • Benutzerfreundlichkeit: Das Bedienfeld ermöglicht einfache Einstellungen und Überwachung, wodurch Bedienkomfort und Prozesskontrolle verbessert werden.
  • Flexibilität: Die Möglichkeit, die Werkstückträger während der Bearbeitung neu zu bestücken, minimiert Stillstandszeiten und maximiert die Produktivität.

Zusammenfassung:

Das Heißverstemmsystem der XXL-Baureihe mit Drehteller ist eine hochmoderne Lösung für die thermische Umformung von Komponenten. Durch die Integration von zwei unabhängig operierenden Mehrfach-Heißverstemmeinheiten, einem durchdachten Rotationssystem und einem benutzerfreundlichen Bedienfeld wird eine effiziente, sichere und flexible Produktion ermöglicht. Dieses System ist ideal für Anwendungen, die hohe Präzision und Zuverlässigkeit erfordern und bietet gleichzeitig eine hohe Produktionskapazität und Prozesssicherheit.
