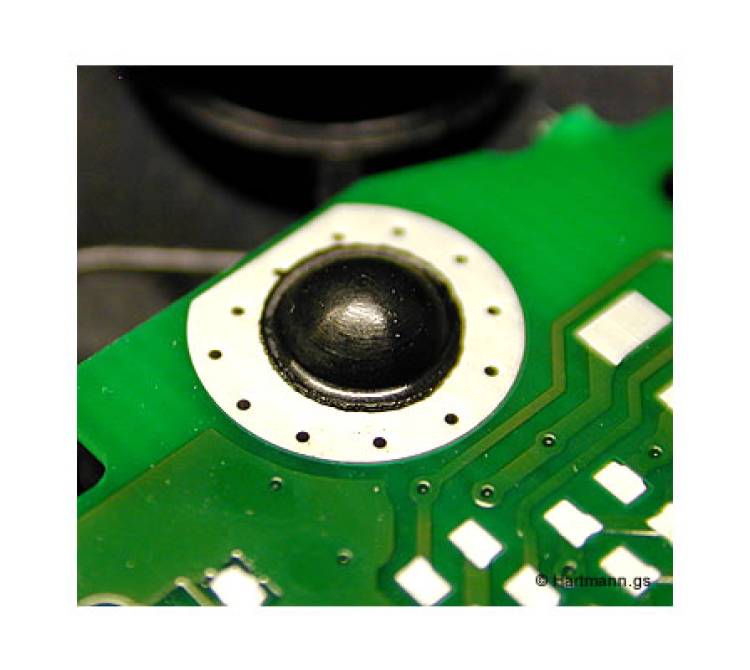

Kunststoffdome fixieren eine Leiterplatte in einem Kunststoff Bauelement.

Kunststoffdome fixieren eine Leiterplatte in einem Kunststoff Bauelement.

Details zur Anwendung:

  • Material: PA6-GF30

    • Polyamid 6 (PA6): Ein häufig verwendetes thermoplastisches Polymer, bekannt für seine Robustheit und gute mechanische Eigenschaften.
    • 30% Glasfaseranteil (GF30): Die Glasfasern verstärken das Material, verbessern die Steifigkeit und reduzieren die Wärmeausdehnung, was besonders bei mechanischen Belastungen und erhöhten Temperaturen von Vorteil ist.
  • Domdurchmesser: ca. 3,2 mm

    • Der Durchmesser der Dome ist so bemessen, dass sie eine ausreichende Kontaktfläche zur Leiterplatte bieten und diese sicher in Position halten.

Fixierungsvorgang:

  1. Vorbereitung: Die Kunststoffdome sind bereits integraler Bestandteil des Kunststoffbauelements, in das die Leiterplatte eingesetzt werden soll.

  2. Platzierung der Leiterplatte: Die Leiterplatte wird auf die vorgesehenen Dome im Kunststoffbauelement gesetzt. Die Position der Dome ist so gewählt, dass sie die Leiterplatte an den gewünschten Punkten fixieren können.

  3. Umformen der Dome: Um die Leiterplatte sicher zu fixieren, werden die Dome umgeformt. Dies kann durch verschiedene Methoden geschehen, wie z.B.:

    • Wärmeumformen (Heißverstemmen): Dabei werden die Dome erhitzt und anschließend in die gewünschte Form gebracht, sodass sie die Leiterplatte festklemmen.
    • Mechanisches Verformen: Eine andere Methode könnte das mechanische Umformen der Dome sein, wobei sie durch Druck in die erforderliche Form gebracht werden.

Vorteile des Einsatzes von PA6-GF30:

  • Hohe Festigkeit und Steifigkeit: Der Glasfaseranteil sorgt für eine erhöhte mechanische Belastbarkeit.
  • Wärmebeständigkeit: PA6-GF30 hält höheren Temperaturen stand, was besonders bei der Wärmeentwicklung von elektronischen Komponenten auf der Leiterplatte wichtig ist.
  • Gute Formstabilität: Die Materialeigenschaften sorgen dafür, dass die Dome ihre Form auch unter Belastung beibehalten und die Leiterplatte sicher fixieren.

Zusammenfassung:

Die Verwendung von Kunststoffdomen aus PA6-GF30 zur Fixierung von Leiterplatten in Kunststoffbauelementen bietet eine robuste und zuverlässige Lösung. Die Materialeigenschaften von PA6-GF30 in Kombination mit dem geeigneten Domdurchmesser gewährleisten eine sichere Befestigung der Leiterplatte, die mechanische Belastungen und erhöhte Temperaturen standhält.
