Fixierung von Leiterplatten in Kunststoffbauelementen mittels PA6-GF30-Domen.

Prozessbeschreibung:

Materialeigenschaften:

• PA6-GF30: Dieses Material zeichnet sich durch hohe Festigkeit, Steifigkeit und Temperaturbeständigkeit aus, was es ideal für mechanisch beanspruchte Verbindungen macht.
• Leiterplatte: Die starre oder flexible Leiterplatte wird in das Kunststoffbauelement integriert und durch die Dome fixiert.

Vorbereitung:

1. Reinigung:

   • Stellen Sie sicher, dass sowohl die Kunststoffbauelemente als auch die Leiterplatten frei von Staub, Schmutz und Verunreinigungen sind.

2. Positionierung:

   • Legen Sie die Leiterplatte in das Kunststoffbauelement ein, so dass die Dome durch die entsprechenden Löcher in der Leiterplatte passen. Die präzise Ausrichtung ist entscheidend für die Qualität der Fixierung.

Umformprozess:

1. Erwärmung:

   • Temperaturkontrolle: Erhitzen Sie die Kunststoffdome auf eine Temperatur zwischen 240°C und 280°C, um das PA6-GF30-Material zu erweichen.
   • Erwärmungsmethode: Verwenden Sie geeignete Heizsysteme wie Infrarotstrahler oder Heißluftgebläse, um eine gleichmäßige Erwärmung zu gewährleisten.

2. Umformung:

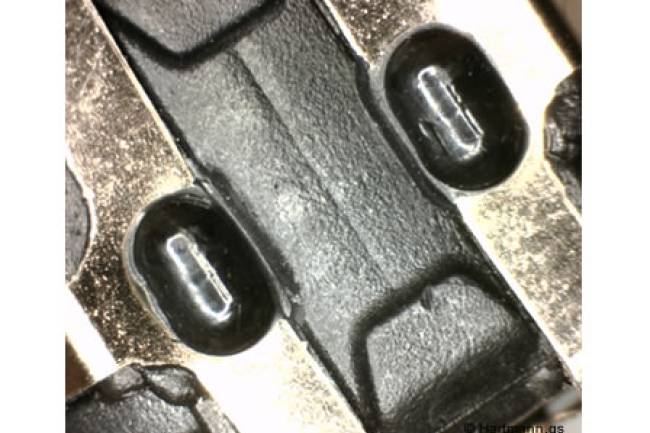

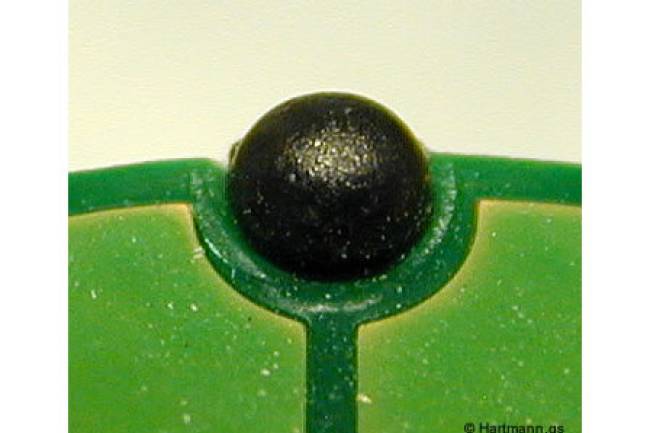

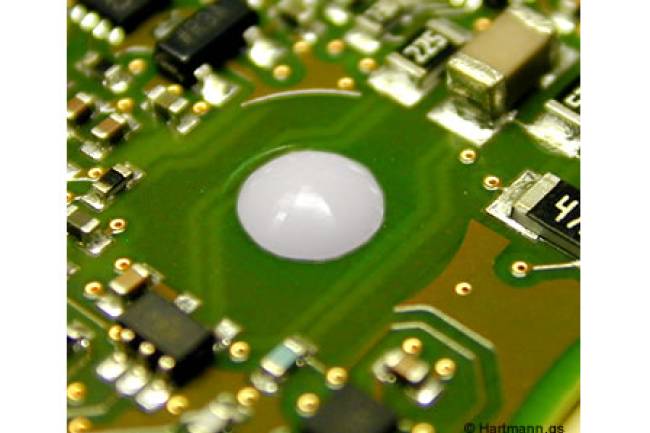

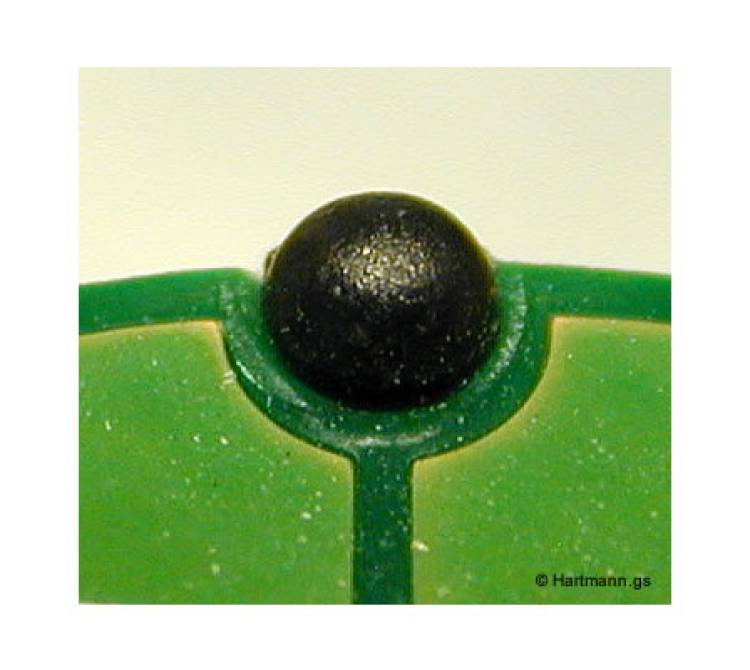

   • Andruck und Verformung: Nutzen Sie ein Umformwerkzeug, wie einen Lötbügel oder Umformstempel, um die erwärmten Dome zu verpressen. Dabei werden die Dome auf eine breitere Basis gedrückt und verformen sich, um die Leiterplatte sicher zu fixieren.
   • Halbkardanische Aufhängung: Bei der Verwendung von Lötbügeln ist eine halbkardanische Aufhängung von Vorteil, um einen gleichmäßigen, koplanaren Druck zu gewährleisten.

3. Abkühlung:

   • Aktive Kühlung: Nach dem Umformprozess kann eine aktive Luftkühlung eingesetzt werden, um die Verbindungsstellen schnell zu stabilisieren und die Produktionszeit zu verkürzen.
   • Stabilisierung: Lassen Sie die Dome vollständig abkühlen, um die mechanische Festigkeit der Verbindung zu gewährleisten.

Werkzeuge und Anlagen:

• Umformwerkzeug: Halbkardanisch aufgehängte Lötbügel oder spezielle Umformstempel, die gleichmäßigen Druck auf die Dome ausüben.
• Heizsystem: Präzise gesteuerte Heizsysteme zur gleichmäßigen Erwärmung der Dome.
• Kühlsystem: Systeme zur aktiven Luftkühlung, um die Dome nach der Verformung schnell zu stabilisieren.

Überwachung und Qualitätssicherung:

1. Temperaturüberwachung:

   • Kontinuierliche Überwachung der Heiztemperatur, um eine gleichmäßige Erwärmung sicherzustellen.

2. Kraftüberwachung:

   • Überwachung der Anpresskraft während des Umformprozesses, um eine gleichmäßige Verformung der Dome zu gewährleisten.

3. Visuelle Inspektion:

   • Nach dem Umformprozess sollten die Verbindungen visuell überprüft werden, um sicherzustellen, dass die Dome gleichmäßig und vollständig umgeformt sind.

4. Mechanische Tests:

   • Führen Sie mechanische Tests durch, um die Festigkeit und Stabilität der fixierten Leiterplatten zu überprüfen.

Wichtige Überlegungen:

• Sicherheit: Bei der Arbeit mit hohen Temperaturen und mechanischem Druck sind geeignete Sicherheitsmaßnahmen zu treffen, um Verletzungen und Schäden zu vermeiden.
• Materialeigenschaften: Das PA6-GF30-Material erfordert spezifische Verarbeitungstemperaturen und -bedingungen. Eine genaue Einhaltung dieser Parameter ist entscheidend für die Qualität der Fixierung.
• Nacharbeit: Gegebenenfalls sind Nacharbeiten notwendig, um die Qualität und Festigkeit der Verbindungen weiter zu verbessern.

Zusammenfassung:

Durch die präzise Anwendung des thermischen Umformens von PA6-GF30-Domen kann eine zuverlässige und dauerhafte Fixierung von Leiterplatten in Kunststoffbauelementen erreicht werden. Diese Methode bietet eine hohe mechanische Stabilität und Langzeitbeständigkeit der Verbindungen, was sie ideal für anspruchsvolle Anwendungen in der Elektronikfertigung macht. Die beschriebenen Werkzeuge und Überwachungsmaßnahmen gewährleisten eine hohe Prozesssicherheit und gleichbleibende Qualität.
