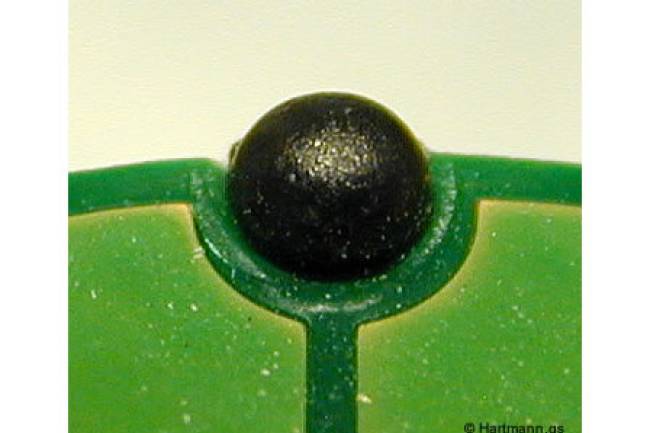

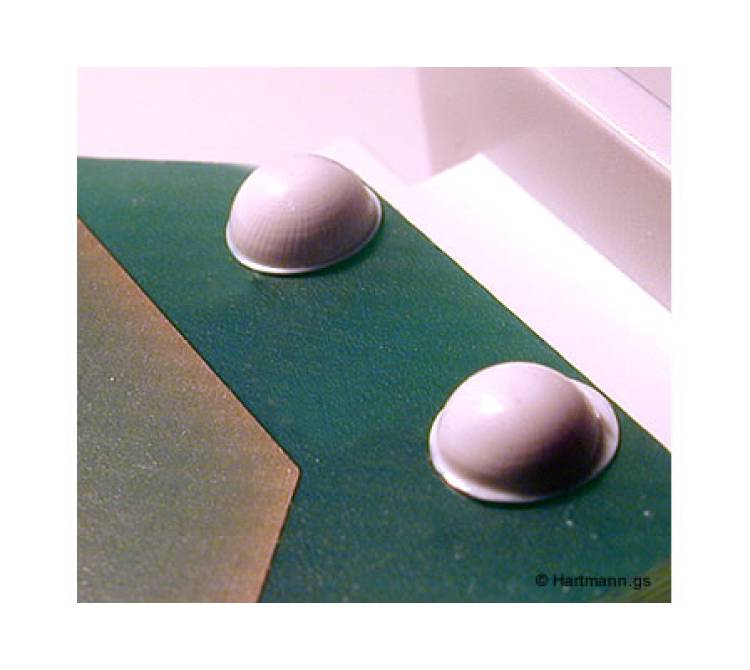

Fixierung eines Kunststoffelements an einer Leiterplatte mittels Heißverstemmen von POM-Pins.

Fixierung eines Kunststoffelements an einer Leiterplatte mittels Heißverstemmen von POM-Pins.

Die Fixierung erfolgt durch Heißverstemmen, ein Verfahren, bei dem die Pins durch Wärmeeinwirkung plastisch verformt werden, um eine mechanische Verriegelung zu erzeugen. Hier wird der Prozess detailliert beschrieben, um eine effiziente und sichere Befestigung zu gewährleisten.

Materialien und Werkzeuge

  • Kunststoffelement mit POM-Pins
  • Leiterplatte (PCB)
  • Heißverstemmanlage oder -werkzeug
  • Heizelement mit Temperaturregelung
  • Kühlvorrichtung (optional)
  • Reinigungsmittel

Vorbereitung

  1. Reinigung: Säubern Sie die POM-Pins und die Kontaktflächen der Leiterplatte gründlich, um Verunreinigungen zu entfernen, die die Verbindung beeinträchtigen könnten.
  2. Ausrichtung: Positionieren Sie das Kunststoffelement so, dass die POM-Pins durch die entsprechenden Bohrungen in der Leiterplatte passen.

Heißverstemmen

  1. Vorwärmen: Stellen Sie die Heißverstemmanlage auf die empfohlene Verarbeitungstemperatur für POM ein. Diese liegt typischerweise zwischen 160°C und 180°C.
  2. Positionierung: Führen Sie die POM-Pins durch die Bohrungen in der Leiterplatte. Stellen Sie sicher, dass das Kunststoffelement korrekt ausgerichtet ist.
  3. Erwärmung: Erwärmen Sie die Spitzen der POM-Pins gleichmäßig, bis das Material plastisch wird. Achten Sie darauf, dass die Temperatur nicht zu hoch wird, um eine gleichmäßige Verformung ohne Verbrennung zu gewährleisten.

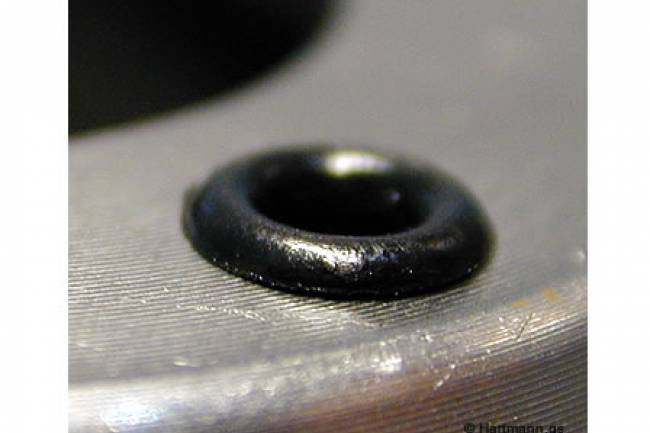

  4. Umformung: Üben Sie leichten Druck auf die erwärmten POM-Pins aus, um sie zu verbreitern und über der Oberfläche der Leiterplatte zu verformen, sodass eine mechanische Verriegelung entsteht.
  5. Abkühlung: Lassen Sie die umgeformten Pins abkühlen und aushärten, um eine stabile Verbindung sicherzustellen. Optional kann eine Kühlvorrichtung verwendet werden, um den Abkühlungsprozess zu beschleunigen.

Nachbearbeitung und Prüfung

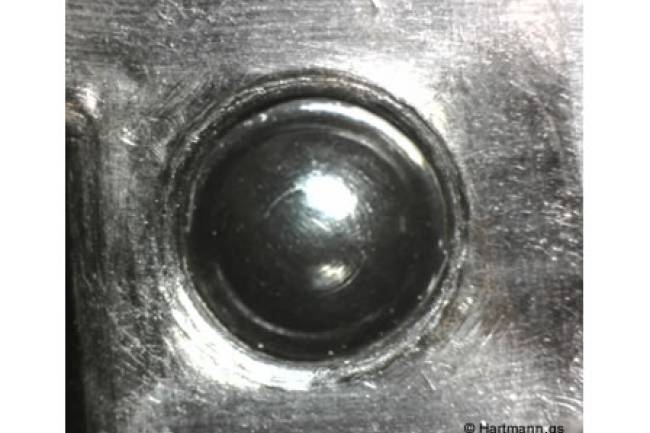

  1. Visuelle Inspektion: Überprüfen Sie die umgeformten POM-Pins visuell auf Gleichmäßigkeit und Festigkeit. Stellen Sie sicher, dass die Verformung gleichmäßig und ohne Risse oder Schwachstellen erfolgt ist.
  2. Mechanische Prüfung: Testen Sie die Festigkeit der Verbindung durch leichte Zug- oder Drucktests, um sicherzustellen, dass das Kunststoffelement fest an der Leiterplatte fixiert ist.
  3. Elektrische Prüfung (falls relevant): Wenn das Kunststoffelement elektrische Komponenten enthält, testen Sie diese auf korrekte Funktion und Konnektivität.

Zusammenfassung

Das Heißverstemmen von POM-Pins zur Fixierung eines Kunststoffelements auf einer Leiterplatte ist ein effektives und zuverlässiges Verfahren. Die hohe Festigkeit und Steifigkeit von POM in Kombination mit einer kontrollierten Wärmeeinwirkung sorgen für eine stabile und dauerhafte mechanische Verbindung. Durch sorgfältige Vorbereitung, präzises Arbeiten und gründliche Nachprüfung kann eine hochwertige Fixierung gewährleistet werden.
