Fixierung von Blech-Stanzteilen durch heißverstemmte Pins: Anwendung in POM-Bauteilen.

Fixierung von Blech-Stanzteilen durch heißverstemmte Pins: Anwendung in POM-Bauteilen.



Materialeigenschaften von POM (Polyoxymethylen)

POM ist ein thermoplastischer Kunststoff, der sich durch seine hohe Steifigkeit, niedrige Reibung und hervorragende Verschleißfestigkeit auszeichnet. Aufgrund dieser Eigenschaften ist POM besonders geeignet für Anwendungen, die präzise mechanische Verbindungen erfordern. Seine Schmelztemperatur liegt zwischen 175°C und 180°C, was es ideal für thermische Umformungsverfahren wie das Heißverstemmen macht.

Heißverstemmen: Der Prozess

  1. Vorbereitung:

    • Ein Metall-Pin mit einem Durchmesser von ca. 1,5 mm wird durch ein Blech-Stanzteil in das POM-Bauteil eingeführt.
  2. Erwärmung:

    • Der Bereich des Pins, der verstemmt werden soll, wird mit einem Heizelement auf die geeignete Temperatur erhitzt. Dabei wird darauf geachtet, dass das POM nur soweit erhitzt wird, dass es formbar ist, ohne seine strukturelle Integrität zu verlieren.
  3. Verstemmen:

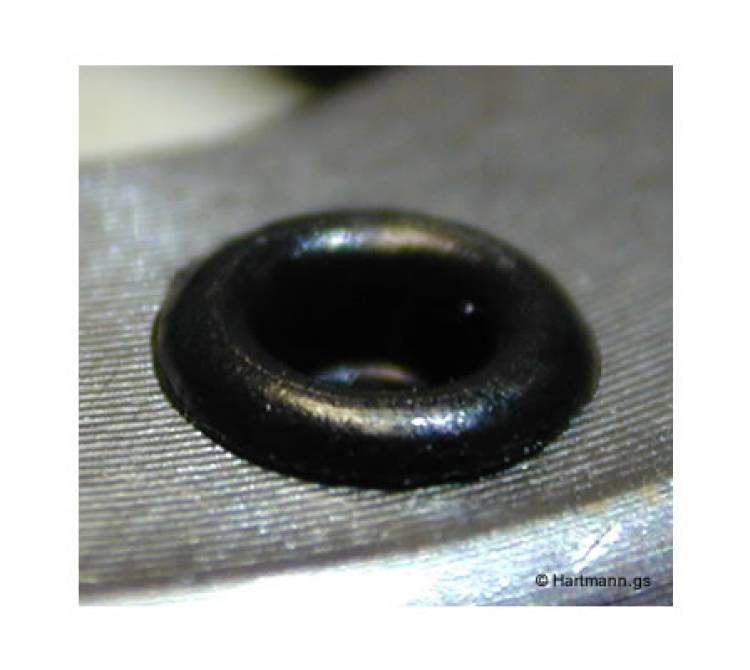

    • Ein spezielles Werkzeug (Stempel) wird verwendet, um den erhitzten Teil des Pins zu verformen und einen Dom mit einem Durchmesser von ca. 2,8 mm zu formen. Dieser Dom hält das Blech-Stanzteil sicher in Position.
  4. Abkühlen:

    • Nach dem Verstemmen wird das Bauteil abkühlen gelassen, wodurch das POM wieder seine feste Form annimmt und der Pin dauerhaft im Blech-Stanzteil verankert ist.

Vorteile des Heißverstemmens

  1. Sichere Fixierung:

    • Der entstandene Dom gewährleistet eine stabile und dauerhafte Verbindung zwischen dem Metall-Pin und dem Kunststoffbauteil.
  2. Effizientes Verfahren:

    • Das Heißverstemmen ist ein schneller Prozess, der gut in automatisierte Fertigungslinien integriert werden kann.
  3. Materialschonend:

    • Durch die kontrollierte Erwärmung und Verformung wird das Material nicht unnötig belastet, wodurch die mechanischen Eigenschaften von POM erhalten bleiben.
  4. Anpassungsfähigkeit:

    • Der Prozess kann an verschiedene Pin-Durchmesser und Stanzteil-Geometrien angepasst werden, was eine hohe Flexibilität in der Produktion ermöglicht.

Fazit

Die Fixierung von Blech-Stanzteilen durch heißverstemmte Pins in POM-Bauteilen ist eine bewährte Methode, die hohe Stabilität und Zuverlässigkeit bietet. Durch die präzise Steuerung der Temperatur und Verformung wird eine feste und dauerhafte Verbindung sichergestellt, die den Anforderungen moderner Fertigungsprozesse gerecht wird.
