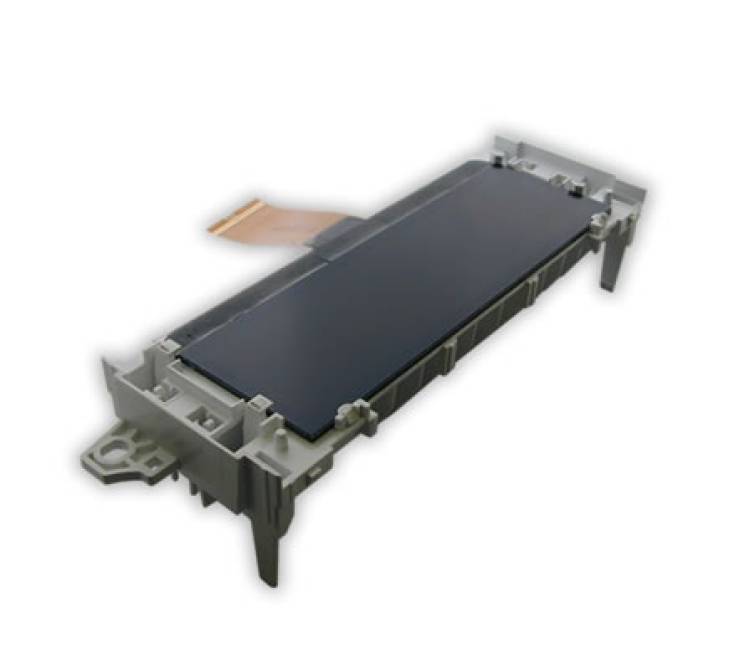

Heißverstemm-Anwendung zur Fixierung eines LCD Displays in einem Kunststoffkörper

Materialien:

• Kunststoffe: Polyamid (PA), Polypropylen (PP), Polybutylenterephthalat (PBT), Polyoxymethylen (POM), Polycarbonat (PC), Polyethylen (PE) (auch Varianten mit Glasfaseranteilen)
• Display: LCD Display

Verfahren:

1. Vorbereitung:

   • Positionierung des LCD Displays: Das LCD Display wird präzise in den dafür vorgesehenen Bereich des Kunststoffkörpers eingesetzt. Dieser Schritt kann manuell oder durch automatisierte Systeme erfolgen.
   • Ausrichtung der Kunststoffkanten: Die Kunststoffkanten, die umgeformt werden sollen, sind strategisch um das Display positioniert.

2. Heizstempel:

   • Geformte Heizstempel: Speziell geformte Heizstempel, die auf die Geometrie der Kunststoffkanten und die Anforderungen der Bauteile abgestimmt sind, werden erhitzt.
   • Materialanpassung: Die Heizstempel sind so gestaltet, dass sie beim Kontakt mit den Kunststoffkanten eine optimale Wärmeübertragung gewährleisten und die Kanten gleichmäßig verformen.

3. Heißverstemmprozess:

   • Erwärmung: Die geformten Heizstempel werden auf die Kunststoffkanten aufgesetzt. Durch die präzise kontrollierte Erwärmung erweichen die Kunststoffkanten.
   • Umformung: Die Heizstempel bewegen sich, um die erweichten Kunststoffkanten über das LCD Display zu biegen und zu verformen. Diese Umformung fixiert das Display sicher im Gehäuse.
   • Kühlung: Nachdem die Kunststoffkanten umgeformt wurden, werden die Heizstempel entfernt und die Kunststoffteile kühlen ab und härten aus. Dies führt zu einer festen und dauerhaften Verbindung.

Beispielanwendung: Ein typisches Beispiel für diese Heißverstemm-Anwendung ist die Montage von LCD Displays in Automobildisplays oder Haushaltsgeräten wie Mikrowellen und Waschmaschinen. Hierbei wird das Display präzise im Kunststoffgehäuse fixiert, um Stabilität und Zuverlässigkeit zu gewährleisten.

Vorteile:

• Hohe Festigkeit: Der Heißverstemmprozess erzeugt eine starke mechanische Verbindung, die Vibrationen und mechanischen Belastungen standhält.
• Effizienz: Der Prozess kann automatisiert werden, was die Produktionsgeschwindigkeit erhöht und die Kosten reduziert.
• Materialvielfalt: Der Einsatz unterschiedlicher thermoplastischer Kunststoffe ermöglicht Flexibilität bei der Produktgestaltung und Anpassung an spezifische Anforderungen.
• Ästhetik: Der Prozess sorgt für eine saubere und ansprechende Befestigung ohne zusätzliche Befestigungselemente wie Schrauben oder Klebstoffe.

Zusammenfassung: Die Heißverstemmung zur Fixierung eines LCD Displays in einem Kunststoffkörper ist eine effektive Methode, um stabile und zuverlässige Verbindungen zu schaffen. Durch den Einsatz geformter Heizstempel und die Verformung thermoplastischer Kunststoffe wird das Display sicher im Gehäuse fixiert. Dieses Verfahren bietet hohe Festigkeit, Effizienz und Flexibilität bei der Wahl der Materialien und der Gestaltung des Endprodukts.
