Kunststoffdome fixieren eine Leiterplatte in einem Kunststoff Bauelement.

Merkmale der Fixierung

1. Kunststoffdome

   • Material: PA6-GF30 (Polyamid 6 mit 30% Glasfaseranteil) ist ein hochfestes und temperaturbeständiges Material, das sich gut für mechanische Fixierungen eignet.
   • Domdurchmesser: Die Dome haben einen Durchmesser von ca. 3,2 mm, was ausreichend Stabilität bietet, um die Leiterplatte sicher zu fixieren.

2. Leiterplatte

   • Die Leiterplatte wird in das Kunststoffbauelement eingesetzt und durch die Kunststoffdome fixiert.

Prozess des Heißverstemmens

1. Vorbereitung

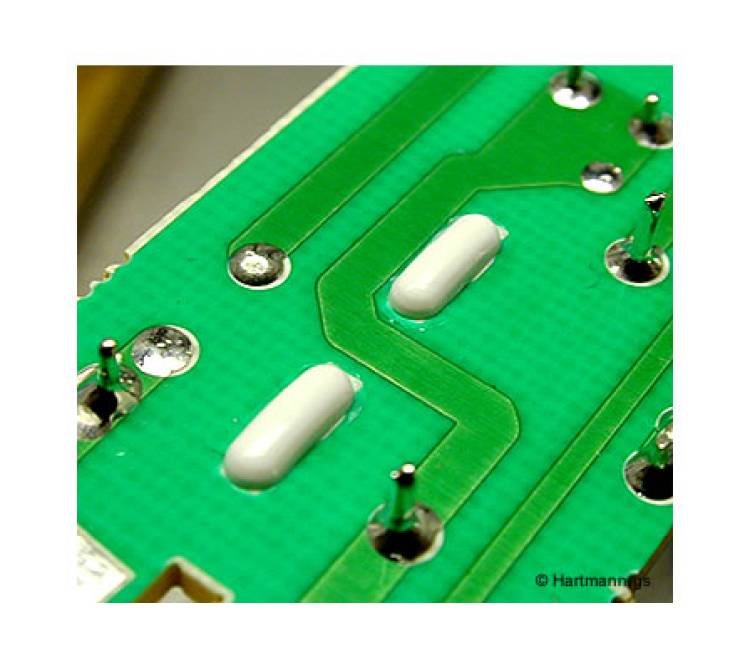

   • Positionierung: Die Leiterplatte wird in das Kunststoffbauelement eingelegt, sodass die Dome durch die Löcher in der Leiterplatte ragen.
   • Ausrichtung: Eine genaue Ausrichtung der Leiterplatte ist wichtig, um eine gleichmäßige und stabile Fixierung zu gewährleisten.

2. Heißverstemmen

   • Erhitzung: Die Dome werden auf eine Temperatur erhitzt, die das Material von PA6-GF30 zum Schmelzen bringt, aber nicht zu hoch ist, um die Leiterplatte oder das Bauelement zu beschädigen.
   • Umformung: Durch Druck und Hitze wird der Kunststoffdome umgeformt, sodass er sich über die Leiterplatte ausdehnt und eine feste mechanische Verbindung schafft.
   • Abkühlung: Nach dem Umformen wird das Material abgekühlt und erstarrt, wodurch eine stabile Fixierung entsteht.

3. Kontrolle und Qualitätssicherung

   • Visuelle Inspektion: Nach dem Heißverstemmen wird die Verbindung auf sichtbare Mängel überprüft.
   • Mechanische Prüfung: Gegebenenfalls wird eine mechanische Prüfung durchgeführt, um die Festigkeit der Verbindung zu gewährleisten.

Vorteile von PA6-GF30 für diese Anwendung

• Hohe Festigkeit: Der Glasfaseranteil von 30% erhöht die mechanische Festigkeit des Materials, was eine dauerhafte Fixierung der Leiterplatte sicherstellt.
• Temperaturbeständigkeit: PA6-GF30 kann hohen Temperaturen standhalten, die während des Heißverstemmens auftreten, ohne seine Eigenschaften zu verlieren.
• Gute Verarbeitbarkeit: Das Material lässt sich gut formen und verarbeiten, was den Heißverstemmen-Prozess effizient und zuverlässig macht.

Zusammenfassung

Das Fixieren einer Leiterplatte in einem Kunststoffbauelement mittels Kunststoffdomen aus PA6-GF30 ist eine effektive Methode, die robuste und dauerhafte Verbindungen gewährleistet. Der Prozess des Heißverstemmens umfasst die präzise Positionierung, Erhitzung und Umformung der Dome, gefolgt von einer Abkühlungsphase. Die Wahl von PA6-GF30 als Material bietet zahlreiche Vorteile, darunter hohe Festigkeit und Temperaturbeständigkeit, die für diese Anwendung entscheidend sind.
