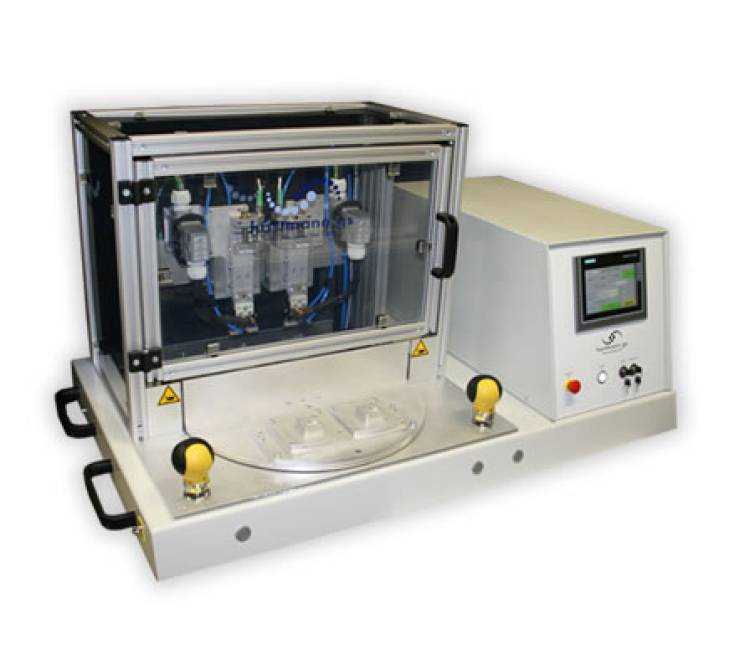

Heißverstemmsystem der XXL Baureihe mit Drehteller und den spezifischen Anforderungen und Komponenten.

Systemübersicht

Komponenten und Funktionen

1. Drehteller:

   • Durchmesser: 550 mm.
   • Rotation: Der Drehteller führt eine 180° Rotation durch, um die Werkstückträger in den Arbeitsbereich der Anlage zu bringen. Diese Rotation wird durch zwei kundenseitig gewünschte Sicherheitstaster (runde, gelb-schwarze Elemente) ausgelöst.
   • Werkstückträger: Zwei produktspezifische Werkstückträger, die die zu bearbeitenden Komponenten halten. Diese Träger werden während der Rotation in den Arbeitsbereich eingebracht und nach der Bearbeitung nach außen befördert.

2. Sicherheitstaster:

   • Beschreibung: Runde, gelb-schwarze Elemente, die die Rotation des Drehtellers auslösen.
   • Funktion: Gewährleisten die Sicherheit der Bedienperson, indem sie die Rotation nur bei Betätigung aktivieren.

3. Mehrfach-Heißverstemmeinheiten:

   • Anzahl: Zwei unabhängig voneinander operierende Einheiten.
   • Funktion: Bearbeiten zwei Produkte gleichzeitig, indem sie die Kunststoffpins erhitzen und verformen, um die Leiterplatten fest im Gehäuse zu verankern.

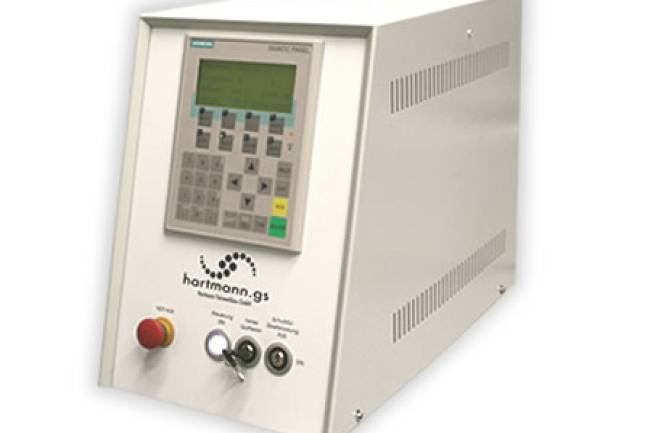

4. Bedienfeld:

   • Position: Auf der rechten Seite der Anlage untergebracht.
   • Funktion: Ermöglicht alle fertigungsrelevanten Einstellungen und Signalisierungen. Hier können die Temperaturen, Druck- und Haltezeiten der Heißverstemmeinheiten sowie andere Parameter konfiguriert und überwacht werden.

Betriebsablauf

1. Bestückung:

   • Die Bedienperson entlädt die Werkstückträger, die durch die Rotation nach außen befördert wurden.
   • Neue Komponenten werden in die Werkstückträger geladen.

2. Aktivierung:

   • Durch Betätigung der zwei Sicherheitstaster wird die Rotation des Drehtellers um 180° ausgelöst, wodurch die Werkstückträger in den umhausten Arbeitsbereich der Anlage gebracht werden.

3. Bearbeitung:

   • Die Mehrfach-Heißverstemmeinheiten beginnen die Bearbeitung der Komponenten.
   • Die Pins werden erhitzt und zu Domen verformt, wodurch die Leiterplatte fest im Kunststoffgehäuse verankert wird.

4. Entnahme:

   • Nach Abschluss der Bearbeitung rotiert der Drehteller erneut um 180°, um die bearbeiteten Werkstückträger nach außen zu bringen.
   • Die Bedienperson entnimmt die bearbeiteten Komponenten und startet den Zyklus von Neuem.

Sicherheits- und Bedienungsaspekte

• Sicherheitstaster: Gewährleisten, dass die Rotation des Drehtellers nur bei sicherer Betätigung erfolgt, um Unfälle zu vermeiden.
• Umhauster Arbeitsbereich: Schützt die Bedienperson vor den heißen und beweglichen Teilen der Anlage.
• Bedienfeld: Ermöglicht eine einfache und intuitive Steuerung der Anlage, wodurch Einstellungen schnell angepasst und überwacht werden können.

Vorteile des Systems

• Effizienz: Zwei Produkte können gleichzeitig bearbeitet werden, was die Durchsatzrate erhöht.
• Sicherheit: Die kundenspezifischen Sicherheitstaster und der umhauste Arbeitsbereich sorgen für einen sicheren Betrieb.
• Flexibilität: Die unabhängigen Heißverstemmeinheiten erlauben die gleichzeitige Bearbeitung unterschiedlicher Produkte oder paralleler Prozesse.
• Kompaktheit: Das System ist als Stand-Alone-Anlage für den Betrieb auf einem Arbeitstisch konzipiert, was Platz spart und eine einfache Integration in bestehende Produktionslinien ermöglicht.

Dieses Heißverstemmsystem bietet eine zuverlässige und effiziente Lösung für die Fixierung von Leiterplatten in Kunststoffgehäusen und ist durch die kundenspezifischen Anpassungen optimal auf die Bedürfnisse des Anwenders abgestimmt.
