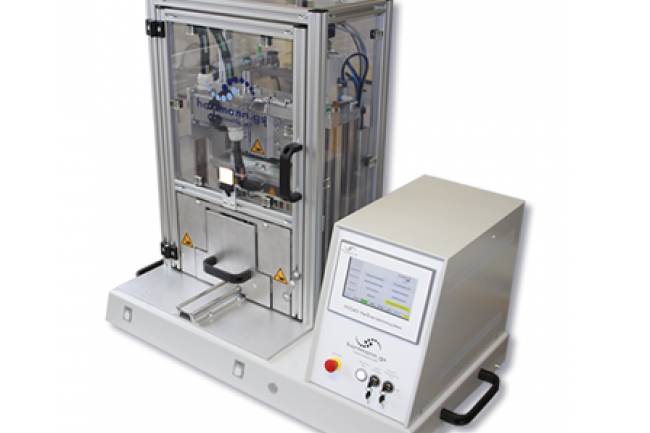

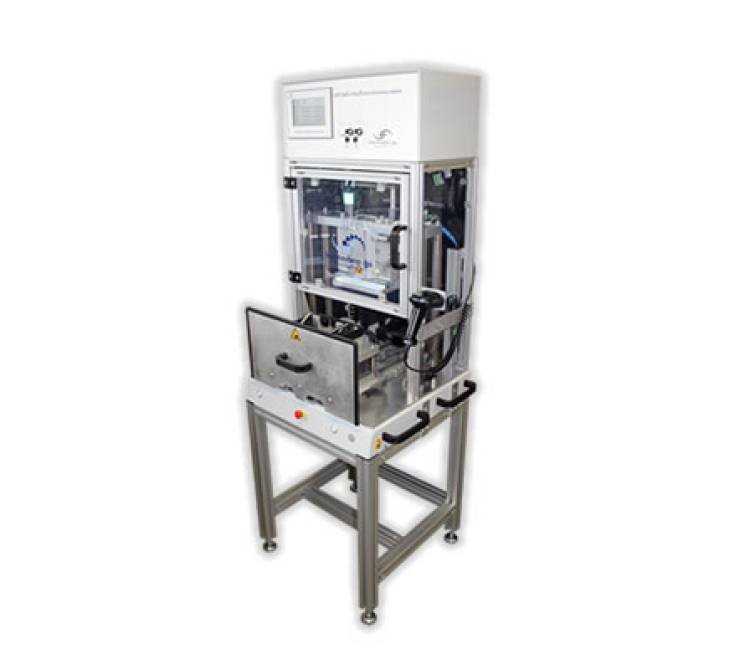

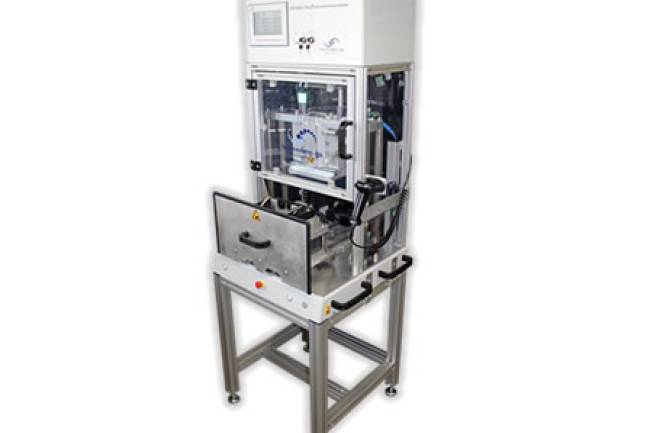

Stand Alone Heißverstemmsystem mit Schiebetisch.
Systembeschreibung
Anlagenbauform:
- Schiebetisch: Der Schiebetisch ermöglicht die einfache und schnelle Positionierung der Werkstücke, was die Effizienz des Prozesses erhöht.
- Arbeitsbereich: Der verfügbare Arbeitsbereich von 250x250 mm eignet sich für kleine bis mittelgroße Produkte, wodurch eine Vielzahl von Anwendungen abgedeckt werden kann.
- Heißverstemmkopf: Das System kann mit Einzel-Thermoden oder Mehrfach-Heißverstemmköpfen ausgestattet werden. In diesem Fall wird ein 14-fach Heißverstemmkopf verwendet.
Prozessbeschreibung
-
Vorbereitung: Die verchromten Zierleisten und der Kunststoffrahmen werden auf dem Schiebetisch positioniert. Die ringförmig angeordneten Verstemmpositionen sind so konzipiert, dass sie gleichmäßig um das Bauteil verteilt sind.
-
Erwärmung: Die 14 einzelnen Laschen werden gleichzeitig durch den 14-fach Heißverstemmkopf erhitzt. Die Heiztemperatur wird genau geregelt, um das POM (Polyoxymethylen) ausreichend plastisch zu machen, ohne die Verchromung oder das Basismaterial zu beschädigen.
-
Verstemmen: Während die Laschen erhitzt werden, übt der Heißverstemmkopf Druck aus, um die Laschen in die gewünschten Domformen zu verformen. Dieser Prozess erfolgt präzise und synchron für alle 14 Laschen.
-
Abkühlung: Nach der Verformung kühlen die verstemmten Bereiche ab und härten aus, wodurch eine stabile und dauerhafte Verbindung entsteht.
Vorteile des Systems
- Effizienz: Durch die gleichzeitige Bearbeitung von 14 Verstemmpositionen in einem Arbeitsschritt wird die Produktionszeit erheblich reduziert.
- Präzision: Der 14-fach Heißverstemmkopf sorgt für gleichmäßige und konsistente Ergebnisse bei jeder Lasche.
- Schonung empfindlicher Oberflächen: Das System ist so konzipiert, dass während des Verstemmens keine vagabundierenden Partikel oder Chromflirren entstehen, die die empfindlichen Oberflächen der Sichtteile beschädigen könnten.
- Flexibilität: Die Möglichkeit, das System mit Einzel-Thermoden oder Mehrfach-Heißverstemmköpfen auszustatten, ermöglicht Anpassungen an unterschiedliche Produktgrößen und -anforderungen.
- Kompaktheit: Der Schiebetisch und der Arbeitsbereich von 250x250 mm machen das System kompakt und platzsparend, ideal für den Einsatz in verschiedenen Produktionsumgebungen.
Zusammenfassung
Das Stand-Alone Heißverstemmsystem mit Schiebetisch und 14-fach Heißverstemmkopf ist ideal für die effiziente und präzise Verbindung von verchromten Zierleisten mit Kunststoffrahmen. Es gewährleistet eine schonende Behandlung der empfindlichen Oberflächen und bietet Flexibilität und Effizienz für kleine bis mittelgroße Produkte. Dieses System stellt sicher, dass der Verstemmprozess sauber und ohne Kontamination erfolgt, was besonders wichtig für Sichtteile mit empfindlichen Oberflächen ist.
