Prozessbeschreibung

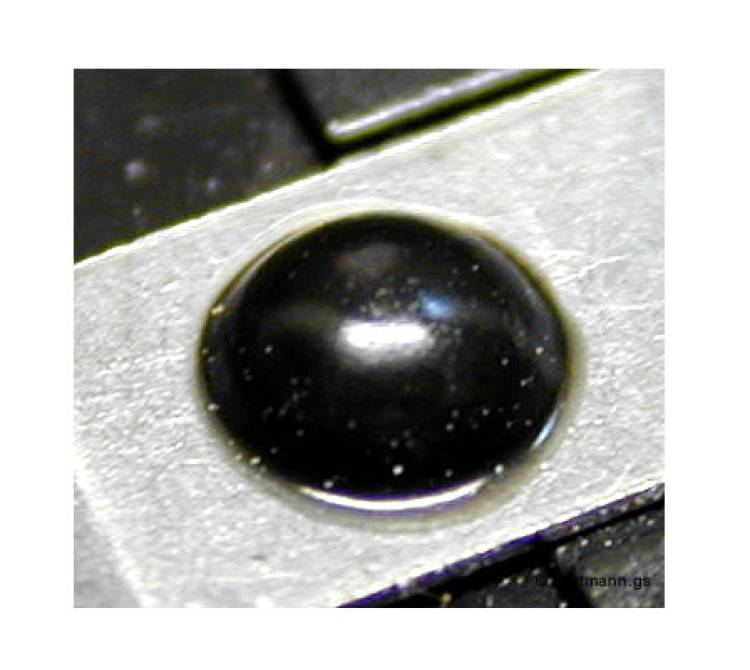

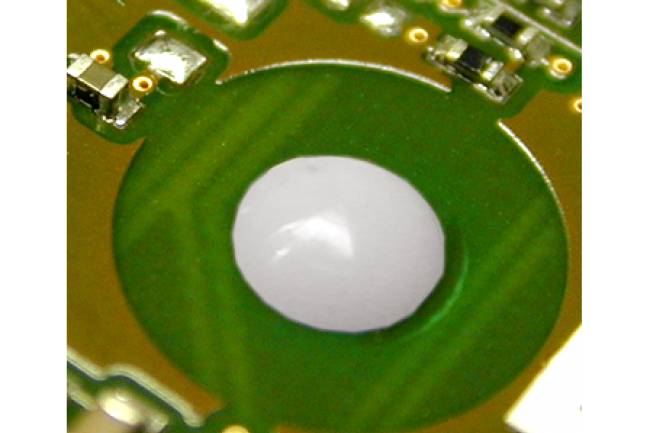

Ein Blech-Stanzteil wird durch einen Pin, der vor der Verstemmung einen Durchmesser von ca. 1,5 mm aufweist, fixiert. Durch den Heißverstemmvorgang wird dieser Pin plastisch verformt, wobei der Durchmesser des verstemmten Doms etwa 2,8 mm beträgt. Das Material des Pins ist Polyoxymethylen (POM), ein thermoplastischer Kunststoff, der sich durch seine hohe Festigkeit und Steifigkeit sowie seine guten Reibungs- und Verschleißeigenschaften auszeichnet.

Materialien und Eigenschaften

  • Kunststoff: Polyoxymethylen (POM)

    • Eigenschaften:
      • Hohe Festigkeit und Steifigkeit
      • Gute Dimensionsstabilität
      • Hohe Abriebfestigkeit
      • Gute chemische Beständigkeit
      • Niedriger Reibungskoeffizient
  • Metall: Blech-Stanzteil

    • Eigenschaften:
      • Hohe Festigkeit und Steifigkeit
      • Gute elektrische Leitfähigkeit (falls relevant)
      • Gute Verformbarkeit und Bearbeitbarkeit

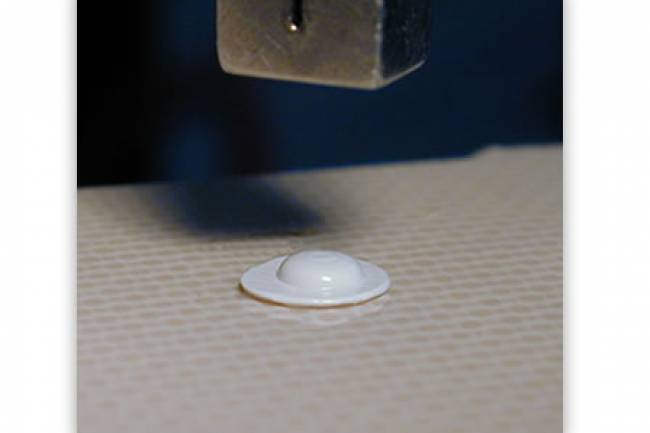

Heißverstemmen

Beim Heißverstemmen wird der Kunststoff-Pin erhitzt und plastisch verformt, um eine dauerhafte mechanische Verbindung zu schaffen. Der Prozess beinhaltet die folgenden Schritte:

  1. Vorbereitung:
    • Das Blech-Stanzteil wird positioniert und der POM-Pin in das dafür vorgesehene Loch eingeführt.
  2. Erhitzung:
    • Der Pin wird auf eine Temperatur erhitzt, bei der das POM plastisch verformbar wird. Dies kann durch einen Heizstempel oder eine andere geeignete Wärmequelle geschehen.
  3. Verformung:
    • Durch die aufgebrachte Wärme wird der Pin am oberen Ende plastisch verformt, wodurch ein Dom mit einem Durchmesser von ca. 2,8 mm entsteht.
  4. Abkühlung:
    • Der verformte Pin kühlt ab und härtet aus, wodurch eine feste Verbindung zwischen dem Pin und dem Blech-Stanzteil entsteht.

Vorteile des Heißverstemmens

  • Stabile Verbindung: Der verstemmte Dom sorgt für eine feste und dauerhafte Fixierung des Blech-Stanzteils.
  • Materialvielfalt: Die Methode kann mit verschiedenen Materialien kombiniert werden, z. B. Kunststoff und Metall.
  • Prozesssicherheit: Der Prozess ist gut kontrollierbar und bietet eine hohe Reproduzierbarkeit.
  • Kosteneffizienz: Das Verfahren ist in der Regel kostengünstig und lässt sich leicht in bestehende Fertigungsprozesse integrieren.

Fazit

Das Fixieren eines Blech-Stanzteils durch einen heißverstemmten Pin aus POM bietet eine effektive und zuverlässige Methode zur Verbindung von Kunststoff und Metall. Durch die plastische Verformung des Pins entsteht eine stabile und dauerhafte Fixierung, die den Anforderungen verschiedener industrieller Anwendungen gerecht wird. Mit den herausragenden Eigenschaften von POM und der Präzision des Heißverstemmens kann eine hohe Qualität und Beständigkeit der Verbindung gewährleistet werden.
