Anwendung des Heißverstemmens von Kunststoffdeckeln.

Anwendung des Heißverstemmens von Kunststoffdeckeln.

1. Anwendungsspezifikationen

  • Pins und Dome:
    • Acht Pins mit einem Durchmesser von ca. 3 mm.
    • Die Dome messen im umgeformten Zustand ca. 6 mm im Durchmesser.
  • Material: Polyamid 6 (PA6), ein hochfestes und thermisch beständiges Polymer.

2. Prozessbeschreibung

  • Deckelpositionierung:
    • Ein Deckel wird auf die acht ca. 3 mm messenden Pins aufgelegt.
  • Heißverstemmen:
    • Temporär geheizte Stempel werden verwendet, um die Pins zu schmelzen und zu formen.
    • Der Schmelzvorgang fixiert den Deckel sicher auf den Pins.

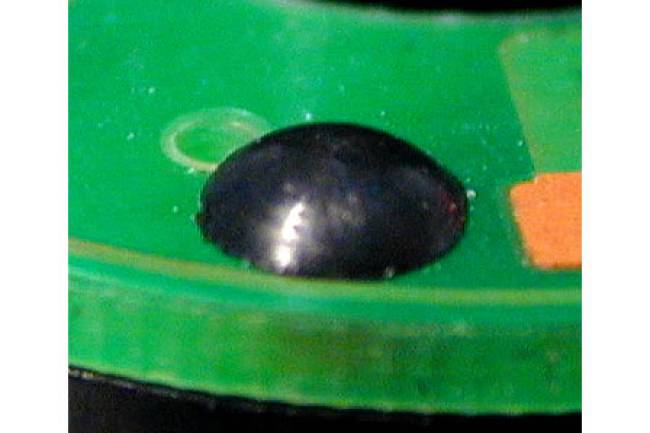

  • Formgebung der Dome:
    • Die Dome vergrößern sich im umgeformten Zustand auf ca. 6 mm Durchmesser, was eine starke mechanische Verbindung sicherstellt.

3. Materialeigenschaften

  • PA6 (Polyamid 6):
    • Hervorragende mechanische Festigkeit und Steifigkeit.
    • Gute thermische Beständigkeit, ideal für den Heißverstemmvorgang.
    • Gute chemische Beständigkeit und geringe Wasseraufnahme.

4. Prozessdetails

  • Heiz- und Kühlphasen:
    • Der Verstemmvorgang beinhaltet eine präzise Steuerung der Heiz- und Abkühlphasen.
    • Temporär erhitzte Stempel schmelzen die Pins, die anschließend durch kontrollierte Abkühlung in ihre endgültige Form gebracht werden.
  • Werkzeugwechsel:
    • Schneller und reproduzierbarer Werkzeugwechsel ermöglicht eine flexible Anpassung an unterschiedliche Bauteile und Produktionsanforderungen.

5. Qualitäts- und Sicherheitsaspekte

  • Innovative Beschichtungstechnologien:
    • Die eingesetzten Heißverstemmstempel sind beschichtet, um Abrasivverschleiß und Erosion zu minimieren.
  • Redundante Temperaturüberwachung:
    • Ein doppelt ausgeführtes Temperaturüberwachungssystem gewährleistet die Sicherheit und Präzision des Verstemmvorgangs.
  • Prozessüberwachung:
    • Umfassende Überwachungsfunktionen für Heizprofile, Heizzeiten, Temperaturgradienten und Kühlphasen sichern eine gleichbleibend hohe Produktqualität.

6. Effizienz und Flexibilität

  • Modularität:
    • Die Möglichkeit zur schnellen Anpassung der Werkzeuge und Prozessparameter ermöglicht eine effiziente Produktion und flexible Reaktion auf wechselnde Anforderungen.
  • Arbeitsplatzgestaltung:
    • Das System ist sowohl als Steh- als auch als Sitzarbeitsplatz nutzbar, was eine ergonomische Anpassung an die individuellen Bedürfnisse des Bedieners ermöglicht.

Fazit

Die Anwendung des Heißverstemmens für das Fixieren von Kunststoffdeckeln auf Pins bietet eine präzise und zuverlässige Methode zur Herstellung robuster und dauerhafter Verbindungen. Durch den Einsatz von PA6 und die optimierte Prozesssteuerung wird eine hohe Qualität und Beständigkeit der fixierten Komponenten gewährleistet. Diese Anwendung ist ideal für verschiedene industrielle Anforderungen, bei denen eine sichere und langlebige Verbindung von Kunststoffteilen erforderlich ist.
