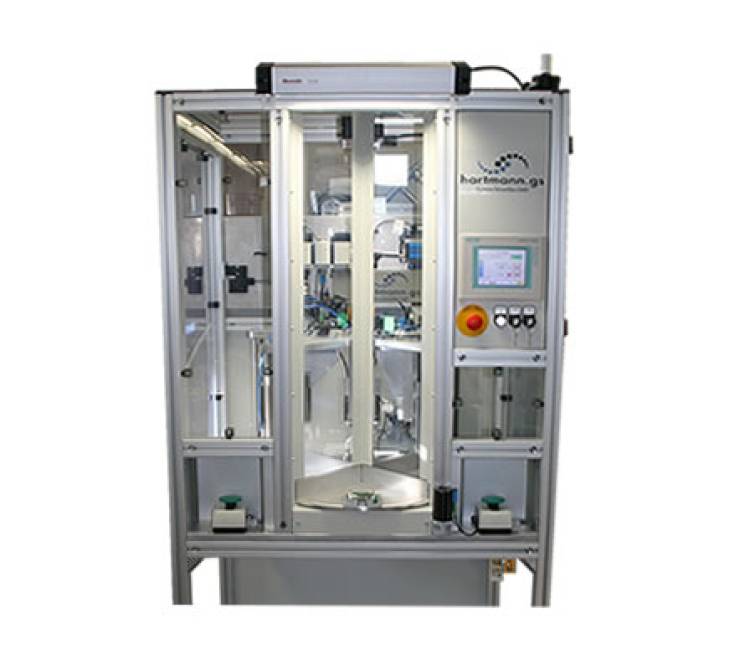

Heißverstemmanlage mit 4-fach Rundschalttisch: Flexibles und Effizientes System für Kundenspezifische Anwendungen.

Detaillierte Merkmale der Heißverstemmanlage:

• 4-fach Rundschalttisch: Die Anlage ist mit einem Rundschalttisch ausgestattet, der über einen Durchmesser von 500 mm verfügt und elektrisch oder pneumatisch angetrieben werden kann. Auf dem Drehteller finden vier Bauteilaufnahmen Platz, was eine hohe Produktivität ermöglicht.

• Temporär beheiztes System: Das Heißverstemmsystem ist temporär beheizt, was bedeutet, dass die Stempel nach der Heizphase schnell abkühlen, um das Produkt zu fixieren. Die aktive Abkühlung nach dem Umformprozess sorgt für Stabilität und präzise Fixierung der umgeformten Dome.

• Vielseitiger Einsatz: Die Anlage kann sowohl als Steh- als auch als Sitzarbeitsplatz genutzt werden, was eine flexible Anpassung an die Arbeitsumgebung ermöglicht. Dies macht sie ideal für verschiedene Fertigungsszenarien, von kleinen Werkstätten bis hin zu automatisierten Produktionslinien.

• Kundenspezifische Lösungen: Vom Entwurf bis zur Inbetriebnahme wird die Anlage komplett im Haus konzipiert und gebaut, um alle kundenspezifischen Anforderungen zu erfüllen. Dies umfasst die Konstruktion der Bauteilaufnahmen, die Anpassung der Steuerung an Traceability-Systeme sowie die Herstellung der Heißverstemmköpfe und Stempel.

• Einzel- und Mehrfachstempel: Das System ist sowohl für den Einsatz von Einzelstempeln als auch für Mehrfach-Heißverstemmköpfe ausgelegt, was die gleichzeitige Umformung von 10 oder mehr Kunststoffdomen ermöglicht. Diese Flexibilität erhöht die Effizienz und eignet sich für komplexe Umformprozesse.

• Innovative Beschichtungstechnologien: Die Heißverstemmstempel sind mit innovativen Beschichtungen ausgestattet, die eine hohe Standzeit auch bei abrasiven und hochgefüllten Kunststoffen gewährleisten. Die eingesetzten Beschichtungen bieten eine Mikrohärte von bis zu 3.300 HV (Härte nach Vickers), was den Verschleiß minimiert und eine lange Lebensdauer der Stempel sicherstellt.

• Umfassende Steuerungs- und Überwachungsfunktionen: Die Steuerung der Anlage erlaubt frei programmierbare Heiz- und Kühlphasen sowie umfangreiche Überwachungsfunktionen. Dazu zählen Warn- und Störmeldungen, Stück- und Wartungszähler, die Speicherung von Fertigungsparametern für 10 oder mehr Produkte und die Anzeige der aktuell erfassten Messwerte.

• Sicherheitskonzept: Die Anlage erfüllt höchste Sicherheitsstandards, darunter eine mit einem Sicherheitsschalter überwachte Schutztür und eine Passwortabfrage für prozessrelevante Parameteränderungen. Bei schwerwiegenden Fehlermeldungen ist eine Quittierung ausschließlich über einen Schlüsselschalter möglich. Dies sorgt für zusätzliche Sicherheit und schützt den Prozess vor unbefugtem Zugriff.

• Modularer Aufbau und Wartungsfreundlichkeit: Dank der modularen Bauweise können die Heißverstemmköpfe schnell und reproduzierbar gewechselt werden. Wartungsarbeiten und das Einrichten des Systems sind durch die Öffnung der Schutztür im Einrichtbetrieb einfach durchzuführen.

Die Heißverstemmanlage ist somit eine hochgradig anpassbare und leistungsfähige Lösung für die automatisierte Fertigung, die sich ideal für anspruchsvolle Heißverstemmprozesse eignet und gleichzeitig maximale Sicherheit und Prozesskontrolle gewährleistet.
