Heißverstemmsystem mit Schiebetisch

Heißverstemmsystem mit Schiebetisch

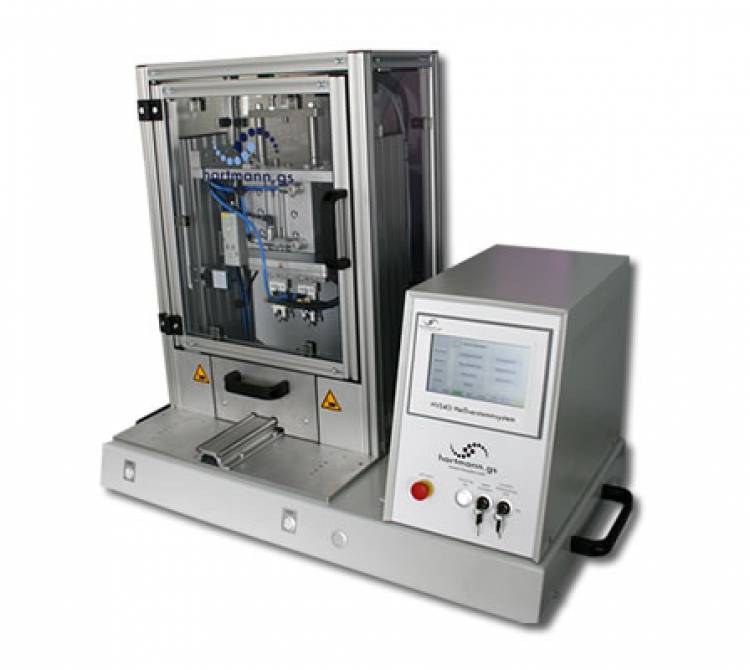

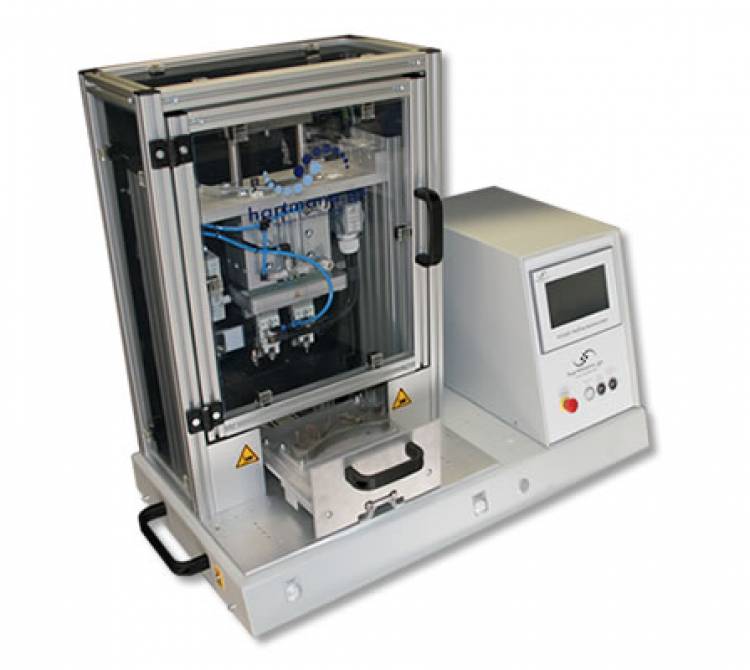

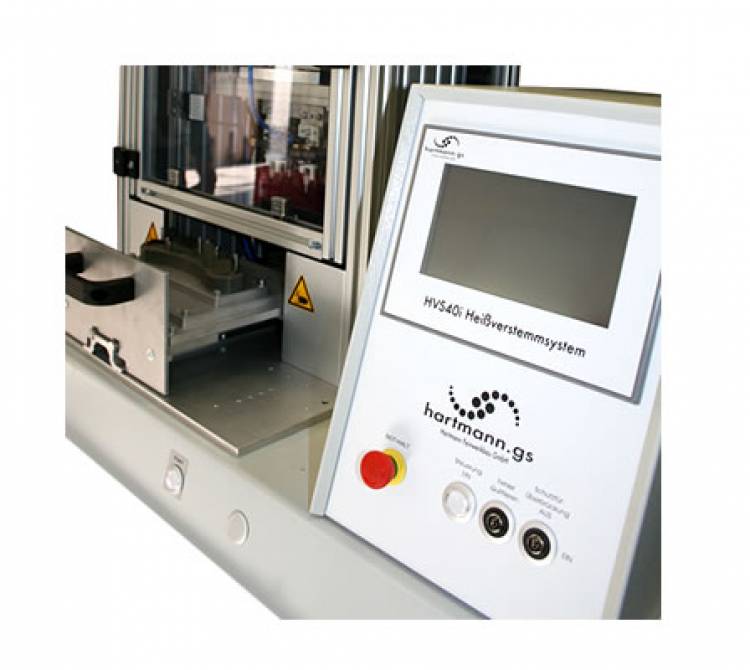

Heißverstemmsystem mit Schiebetisch. Der Manuell zu bewegende Schiebetisch ist mit einer Aufnahmeplatte von 250x250mm ausgestattet.

Darauf wird die jeweils kundenspezifische Bauteilaufnahme montiert und verstiftet.

Bei diesem Heißverstemmsystem, werden die zu bearbeitenden Komponenten von der Bedienperson in die außen stehenden Bauteilaufnahme eingelegt und von Hand zur Bearbeitung in die Anlage geschoben.

Der Schiebetisch wird automatisch arretiert und der Verstemmprozess beginnt umgehend.

Dieses Beispiel-System ist mit einem Mehrfach-Heißverstemmkopf ausgestattet der in einem Arbeitsschritt eine größere Anzahl an Pins zu Domen umformt.

Der Verstemmprozess wird Temperatur-, Kraft- und Wegeüberacht. Eine intelligente Kraftsteuerung gewährleistet den für den Heißverstemmprozess hoch reproduzierbaren Krafteintrag.

Das System kann mit unterschiedlichen Heißverstemmköpfen ausgestattet werden. Ob eine Einzel-Thermode oder ein Mehrfach-Kopf mit 20 Thermoden, über ein Schnellwechselsystem können diese Einheiten spielend leicht ausgetauscht werden.
