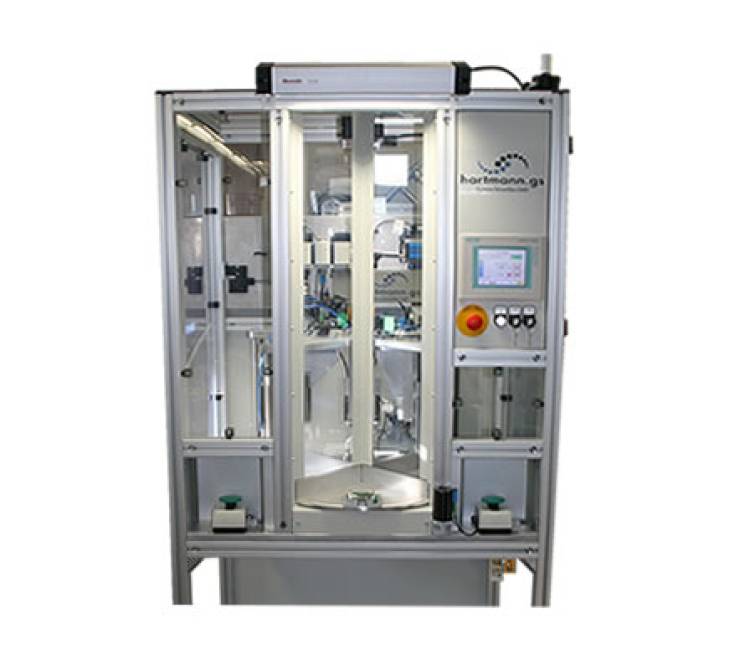

Heißverstemmanlage mit 4-fach Rundschalttisch: Flexibles und sicheres System für präzise Umformprozesse.

Anlagenbeschreibung:

1. 4-fach Rundschalttisch:

   • Die Anlage ist mit einem 4-fach Rundschalttisch ausgestattet, der einen Durchmesser von 500 mm hat.
   • Der Tisch kann elektrisch oder pneumatisch angetrieben werden und bietet Platz für vier Bauteilaufnahmen.
   • Der Rundschalttisch ermöglicht eine effiziente Integration der verschiedenen Prozessschritte in einem kontinuierlichen Arbeitsablauf.

2. Temporär geheiztes System:

   • Das System nutzt temporär geheizte Werkzeuge, die nach der Heizphase aktiv abgekühlt werden, um die Prozessqualität zu sichern.
   • Diese Heiz- und Kühlphasen sind vollständig programmierbar, was eine präzise Steuerung der Umformtemperaturen und -zeiten ermöglicht.

3. Flexibilität und Anpassbarkeit:

   • Die Heißverstemmanlage kann sowohl als Steh- als auch als Sitzarbeitsplatz konzipiert werden und bietet dadurch hohe Flexibilität im Einsatz.
   • Individuell anpassbare Bauteilaufnahmen und Heißverstemmköpfe werden entsprechend den spezifischen Anforderungen des Kunden entwickelt und gefertigt.

4. Kundenspezifische Lösungen:

   • Wir bieten umfassende Dienstleistungen von der Konzeptionierung und Realisierung der Bauteilaufnahmen bis hin zur Integration der Anlagensteuerung in kundenseitige Traceability-Systeme.
   • Die Anlage kann für einfache thermisch überwachte Systeme bis hin zu komplexen, prozessüberwachten Ausbaustufen mit Bauteilhöhen- und Einsinkwegmessung, permanenter Kraftmessung und Datenkommunikation (Traceability) ausgestattet werden.

5. Werkzeug- und Stempeltechnologie:

   • Die eingesetzten Heißverstemmköpfe können von Einzelstempeln bis zu komplexen Mehrfach-Heißverstemmköpfen (z.B. für bis zu 10 oder mehr Umformprozesse gleichzeitig) variieren.
   • Formgebende Stempel werden kundenspezifisch angepasst und gefertigt, und der Wechsel der Heißverstemmköpfe erfolgt schnell und reproduzierbar.

6. Beschichtungstechnologie:

   • Unsere innovativen Beschichtungstechnologien bieten eine hervorragende Standzeit für die Heißverstemmsstempel, auch bei hochgefüllten Kunststoffen.
   • Beschichtungen bis zu einer Mikrohärte (HV 0,05) von 3.300 reduzieren Abrasivverschleiß und Erosion der Formflächen.

7. Anlagensteuerung und Sicherheitsfeatures:

   • Die Steuerung ermöglicht eine vollständige Programmierung der Heiz- und Kühlphasen, umfassende Überwachungsfunktionen und die Speicherung von Fertigungsparametern.
   • Überwachungssysteme beinhalten Warn- und Störmeldungen, Stück- und Wartungszähler sowie die Anzeigemöglichkeit der aktuellen Prozess-Messwerte.
   • Änderungen prozessrelevanter Parameter sind passwortgeschützt, und schwerwiegende Fehlermeldungen können nur über einen zusätzlichen Schlüsselschalter quittiert werden.
   • Die Schutztür der Umhausung ist mit einem Sicherheitsschalter ausgestattet und kann nur über den Schlüsselschalter geöffnet werden, um die Arbeitssicherheit zu gewährleisten.

Anwendung:

• Diese Heißverstemmanlage eignet sich für verschiedene Anwendungen in der Kunststoffverarbeitung, bei denen präzise und zuverlässige Umformprozesse erforderlich sind.
• Die Flexibilität in der Ausstattung und Anpassbarkeit ermöglicht den Einsatz in einer Vielzahl von Fertigungsumgebungen, von der Automobilindustrie bis zur Elektronikproduktion.

Die Heißverstemmanlage mit 4-fach Rundschalttisch stellt eine umfassende Lösung für die effiziente und präzise Durchführung von Umformprozessen dar. Durch ihre flexible Auslegung, fortschrittliche Steuerungstechnologien und robusten Sicherheitsfeatures bietet sie eine hohe Qualität und Zuverlässigkeit in der Produktion.
