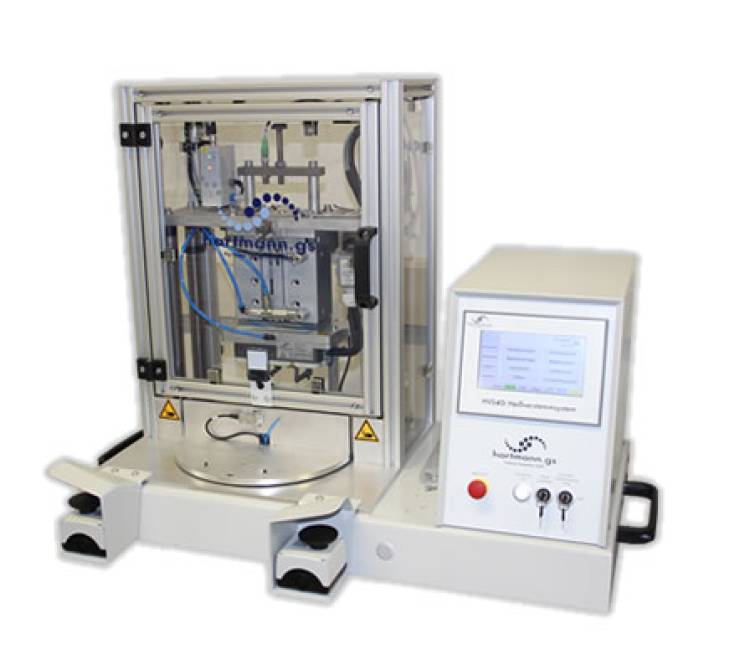

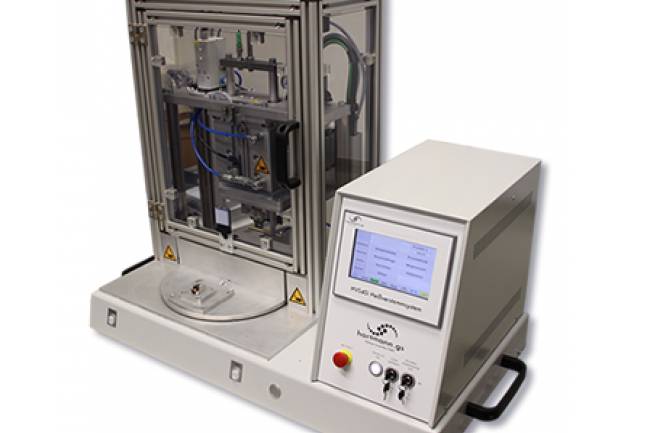

Heißverstemmsystem als Tischgerät.

Heißverstemmsystem als Tischgerät.

Hauptmerkmale und Funktionsweise:

  1. Geräteeigenschaften:

    • Bauart: Tischgerät mit seitlich angeordneter Steuerung.
    • Heißverstemmkopf: 6-fach Heißverstemmkopf zur gleichzeitigen Umformung von 6 Pins.
  2. Heißverstemmkopf:

    • Schnellwechselsystem: Der Heißverstemmkopf ist mit einem Schnellwechselsystem ausgestattet, das einen schnellen und reproduzierbaren Austausch der Werkzeuge ermöglicht.
  3. Prozessüberwachung und Steuerung:

    • Komplett prozessüberwacht: Das System überwacht alle relevanten Prozessparameter wie Heiztemperatur, Heizzeit, Anpresskraft und Abkühlzeit in Echtzeit.
    • Datenkommunikation: Anbindung an ein kundenseitiges BDE System per OPC Server zur Übertragung und Speicherung aller Prozessdaten. Dies ermöglicht eine umfassende Nachverfolgbarkeit (Traceability) und Analyse der Verbindungsprozesse.
  4. Sicherheits- und Qualitätsfunktionen:

    • Überwachungssysteme: Permanente Überwachung der Kraft, Bauteilhöhe und Einsinkwege während des Heißverstemmens. Umfassende Warn- und Störmeldungen für alle kritischen Parameter.
    • Sicherheit: Änderungen an prozessrelevanten Einstellungen sind durch Passwortschutz gesichert. Schwerwiegende Fehlermeldungen können nur über einen Schlüsselschalter quittiert werden.
  5. Integration und Erweiterbarkeit:

    • Modularität: Das System kann bei Bedarf mit zusätzlichen Funktionen und Überwachungstools erweitert werden.
    • Einfache Integration: Die Steuerung und Überwachung sind kompatibel mit bestehenden BDE Systemen und ermöglichen eine nahtlose Integration in bestehende Produktionsumgebungen.

Vorteile und Nutzen des Systems:

  • Effizienz: Durch den 6-fach Heißverstemmkopf werden mehrere Verbindungen in einem Arbeitsschritt hergestellt, was die Produktionszeit erheblich verkürzt.
  • Hohe Präzision: Die umfassende Prozessüberwachung stellt sicher, dass jede Verbindung präzise und konsistent hergestellt wird.
  • Flexibilität: Das Schnellwechselsystem ermöglicht eine schnelle Anpassung an unterschiedliche Produktanforderungen.
  • Nachverfolgbarkeit: Die Anbindung an das BDE System ermöglicht eine detaillierte Dokumentation und Analyse aller Prozessdaten.
  • Sicherheit und Zuverlässigkeit: Durch umfassende Sicherheitsfunktionen und permanente Überwachung aller relevanten Parameter wird ein sicherer und zuverlässiger Betrieb gewährleistet.

Dieses Heißverstemmsystem als Tischgerät bietet eine effiziente und zuverlässige Lösung für die gleichzeitige Umformung mehrerer Pins und erfüllt höchste Anforderungen an Präzision, Flexibilität und Prozessüberwachung.
