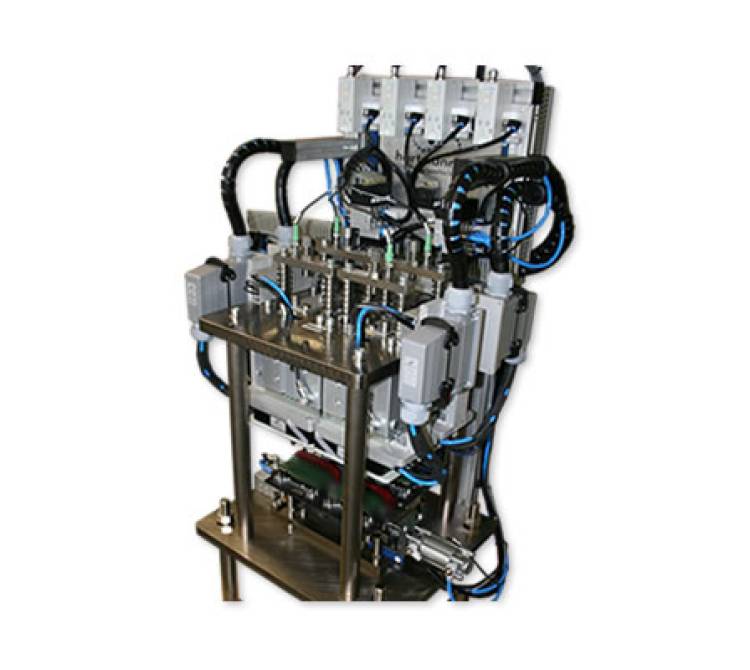

Integrierbare Heißverstemmzelle mit vier unabhängigen Heißverstemmköpfen und präziser Prozessüberwachung.

Standard Systeme Juni 28, 2024 0 36 Add to Reading List

Heißverstemmsystem zur Integration

Die Heißverstemmzelle ist mit vier unabhängig voneinander arbeitenden und parametrierbaren Heißverstemmköpfen ausgestattet. Jeder dieser Köpfe verfügt über 10 individuelle Heißverstemmthermoden, sodass pro Arbeitsschritt insgesamt 40 Kunststoffpins gleichzeitig zu stabilen Domen umgeformt werden können. Diese Konfiguration ermöglicht eine hohe Durchsatzrate und sorgt für eine gleichmäßige und konsistente Verarbeitung.

Funktionsweise und Komponenten

Inline-Transportsystem:
- Die zu bearbeitenden Werkstücke werden auf Werkstückträgern über ein Inline-Transportsystem zugeführt.
- Eine Hochlast-Indexiereinheit hebt die Werkstückträger präzise vom Transportband, um den Heißverstemmköpfen einen stabilen Zugang zu ermöglichen.
Heißverstemmköpfe und Thermoden:
- Jeder der vier Heißverstemmköpfe ist mit 10 Thermoden bestückt, die unabhängig voneinander betrieben und parametriert werden können.
- Diese Modularität ermöglicht es, je nach Bedarf spezifische Einstellungen für Temperatur, Kraft und Eindringweg vorzunehmen.
Prozessüberwachung und Steuerung:
- Über eine zentrale Schnittstelle werden die Heißverstemmprozesse gestartet und überwacht.
- Während des Heißverstemmens werden die Temperatur, die aufgebrachte Kraft und die Eindringwege kontinuierlich gemessen und ausgewertet.
- Diese präzise Überwachung gewährleistet eine hohe Reproduzierbarkeit und Qualität der Verbindungen.
Modularität und Wartungsfreundlichkeit:
- Die vier Heißverstemmköpfe sind einzeln austauschbar, was eine hohe Flexibilität und schnelle Wartung ermöglicht.
- Dank Steckverbindern und wenigen Befestigungsschrauben können die Köpfe in kürzester Zeit ausgetauscht werden, wodurch Ausfallzeiten minimiert werden.
Geschlossene Kraftzelle:
- Der gesamte Aufbau der Heißverstemmzelle basiert auf einer geschlossenen Kraftzelle, die die hohen Kräfte, die während des Heißverstemmens entstehen, intern abfängt.
- Diese Konstruktion sorgt dafür, dass die Kräfte präzise und reproduzierbar auf die Werkstücke übertragen werden, was die Qualität und Konsistenz der Verbindung verbessert.

Vorteile der Heißverstemmzelle

Hohe Effizienz:
- Durch die gleichzeitige Verarbeitung von 40 Kunststoffpins wird eine hohe Produktionsrate erreicht.
Präzision und Qualität:
- Die genaue Steuerung und Überwachung von Temperatur, Kraft und Eindringweg führen zu hochqualitativen und reproduzierbaren Ergebnissen.
Flexibilität und Anpassungsfähigkeit:
- Die unabhängige Parametrierbarkeit der Heißverstemmköpfe und die Möglichkeit, diese schnell auszutauschen, ermöglichen eine einfache Anpassung an unterschiedliche Produktionsanforderungen.
Minimierung von Ausfallzeiten:
- Die modulare Bauweise und einfache Wartung reduzieren Stillstandzeiten und erhöhen die Verfügbarkeit der Anlage.

Fazit

Die Heißverstemmzelle zur Integration in bestehende Anlagen bietet durch ihre fortschrittliche Technologie und modulare Bauweise eine erhebliche Steigerung der Effizienz, Präzision und Flexibilität in der Kunststoffverarbeitung. Mit ihren vier unabhängig arbeitenden Heißverstemmköpfen und der umfassenden Prozessüberwachung setzt sie neue Maßstäbe in der industriellen Fertigung und gewährleistet qualitativ hochwertige und konsistente Verbindungen.
