Heißverstemmen von Pins zur Fixierung eines Deckels aus PA6.

Heißverstemmen von Pins zur Fixierung eines Deckels aus PA6.

Anwendungen   Aug 30, 2024    0   62  Add to Reading List

Materialien:

  • PA6 (Polyamid 6): Ein weit verbreiteter thermoplastischer Kunststoff, bekannt für seine gute mechanische Festigkeit und thermische Stabilität.
  • Deckel und Pins: Beide aus PA6 hergestellt, um eine homogene Verbindung zu gewährleisten.

Schritt-für-Schritt-Anleitung zur Anwendung:

  1. Vorbereitung der Pins und des Deckels:

    • Der Kunststoffkörper wird im Spritzgussverfahren hergestellt, wobei 8 Pins mit einem Durchmesser von etwa 3 mm vorgesehen sind.
    • Der Deckel, ebenfalls aus PA6, wird so konstruiert, dass er exakt auf die Pins passt.

  2. Positionierung des Deckels:

    • Der Deckel wird auf den Kunststoffkörper aufgelegt, sodass die Pins durch die entsprechenden Löcher im Deckel geführt werden.

  3. Erhitzen der Pins:

    • Ein Heißverstemmsystem mit Heizelementen wird eingesetzt. Die Pins werden lokal erhitzt, bis das PA6 weich und verformbar wird. Die Verarbeitungstemperatur für PA6 liegt typischerweise zwischen 220°C und 240°C.

  4. Verformen der Pins:

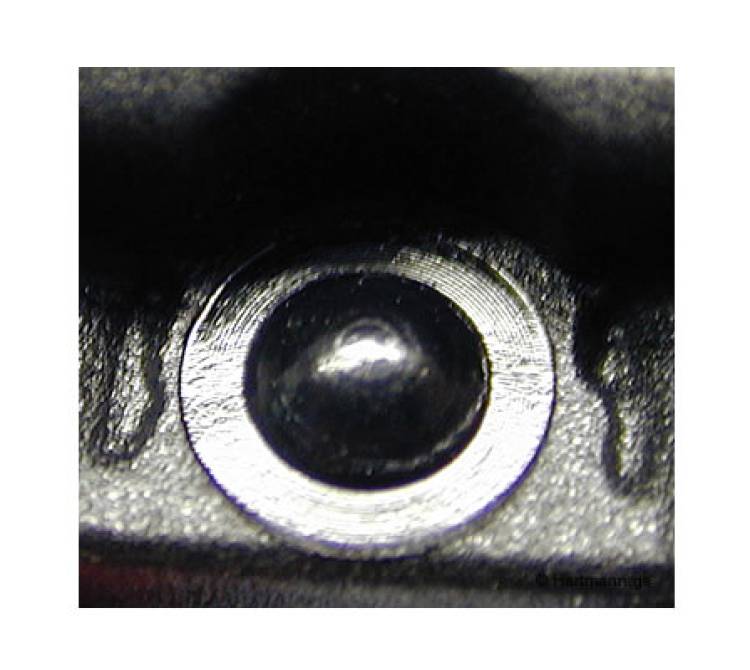

    • Nach dem Erhitzen werden die weichen Pins mit einem Stempel verformt. Der Stempel drückt die Pins flach, wodurch sie sich ausdehnen und auf etwa 6 mm im Durchmesser anwachsen, um eine stabile, nietenartige Verbindung zu bilden.

  5. Abkühlung und Aushärtung:

    • Der Kunststoff härtet nach dem Verformen wieder aus und bildet eine feste, stabile Verbindung. Die verformten Pins halten den Deckel sicher auf dem Kunststoffkörper.

Beispiel-Anwendung:

Stellen wir uns vor, wir möchten einen Deckel auf einem Gehäuse für ein technisches Bauteil fixieren. Das Gehäuse und der Deckel bestehen aus PA6 und der Deckel wird durch 8 Pins gehalten.

  1. Herstellung des Gehäuses und Deckels:

    • Im Spritzgussverfahren werden sowohl das Gehäuse mit den 8 Pins als auch der passende Deckel hergestellt.

  2. Einsetzen des Deckels:

    • Der Deckel wird so positioniert, dass die Pins durch die entsprechenden Löcher im Deckel passen.

  3. Durchführen des Heißverstemmens:

    • Der Heißverstemm-Prozess beginnt mit dem Erhitzen der Pins auf die notwendige Verarbeitungstemperatur (220°C - 240°C).
    • Die erwärmten Pins werden dann mit einem Stempel umgeformt, wodurch sie sich auf etwa 6 mm im Durchmesser ausdehnen und eine stabile Nietverbindung bilden.

  4. Endkontrolle:

    • Nach der Abkühlung wird die Baugruppe auf Festigkeit und Stabilität geprüft, um sicherzustellen, dass der Deckel fest fixiert ist.

Vorteile des Heißverstemmens bei PA6:

  • Hohe mechanische Festigkeit: Die Verbindung ist stabil und zuverlässig.
  • Einfache Implementierung: Der Prozess kann gut in automatisierte Fertigungsprozesse integriert werden.
  • Geringe Kosten: Das Heißverstemmen ist eine kosteneffiziente Methode zur Herstellung von Kunststoffverbindungen.

Fazit:

Das Heißverstemmen von PA6 ist eine effektive Methode zur Fixierung von Deckeln auf Kunststoffkörpern. Durch das Erwärmen und Verformen der Pins können stabile und dauerhafte Verbindungen hergestellt werden. Diese Methode ist besonders vorteilhaft aufgrund der hohen mechanischen Festigkeit und der guten Integration in automatisierte Fertigungsprozesse.
