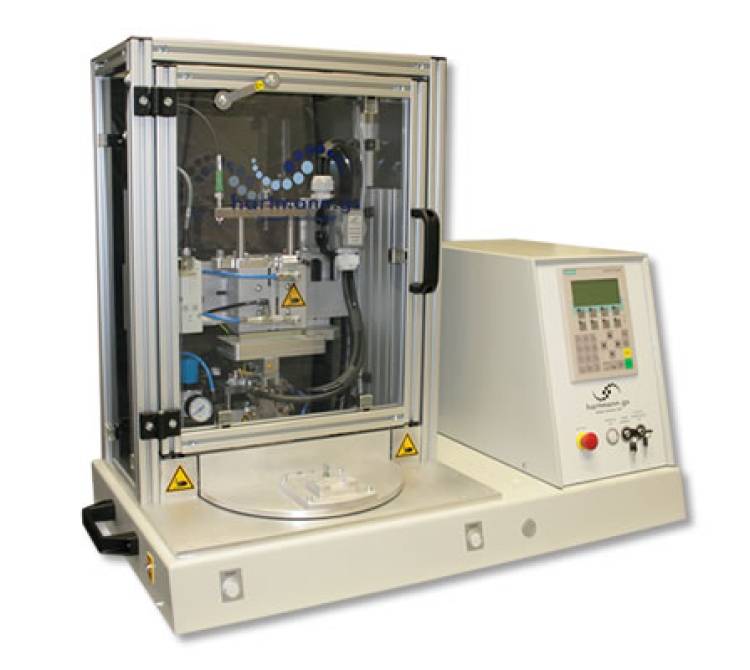

Heißverstemmsystem mit Drehteller: Effiziente Fixierung von Kunststoffbauteilen.
Hauptmerkmale des Systems:
-
Drehteller:
- Größe: Der Drehteller hat einen Durchmesser von 330 mm und ist mit zwei Bauteilaufnahmen ausgestattet, die für kleine bis mittelgroße Produkte geeignet sind.
- Rotation: Über eine 180°-Rotation werden die zu bearbeitenden Komponenten in den umhausten Arbeitsbereich der Anlage eingebracht. Die Rotation wird durch zwei Handtaster ausgelöst.
-
Werkstückträger:
- Produktspezifische Werkstückträger: Die Bauteilaufnahmen sind produktspezifisch gestaltet und gewährleisten eine sichere und präzise Positionierung der Komponenten während der Bearbeitung.
-
Heißverstemmeinheit:
- Mehrfach-Heißverstemmkopf: Die Anlage ist mit einem Mehrfach-Heißverstemmkopf ausgestattet, der 4 Pins gleichzeitig bearbeitet. Dies sorgt für eine hohe Effizienz und gleichbleibende Qualität der Verbindungen.
- Flexibilität: Das System kann sowohl mit Einzel-Thermoden als auch mit Mehrfach-Heißverstemmköpfen ausgestattet werden, je nach Anforderung der Anwendung.
-
Bedienung und Überwachung:
- Bedienfeld: Alle fertigungsrelevanten Einstellungen und Signalisierungen werden über das auf der rechten Seite untergebrachte Bedienfeld realisiert. Dies ermöglicht eine einfache und intuitive Steuerung des Systems.
-
Stand-Alone Anlage:
- Kompakte Bauweise: Das Heißverstemmsystem ist als Stand-Alone Anlage konzipiert und für den Betrieb auf einem Arbeitstisch geeignet. Dies macht es flexibel einsetzbar und platzsparend.
Arbeitsablauf:
- Beladung: Die Bedienperson belädt den werkstückträger, der sich außerhalb des Arbeitsbereichs der Anlage befindet.
- Rotation: Nach der Beladung wird die 180°-Rotation des Drehtellers durch Betätigen der zwei Handtaster ausgelöst, wodurch der beladene Werkstückträger in den Arbeitsbereich der Anlage gebracht wird.
- Heißverstemmen: Im Arbeitsbereich bearbeitet die Heißverstemmeinheit die 4 Pins gleichzeitig.
- Entladung und Neubeladung: Während die eine Seite bearbeitet wird, kann die Bedienperson den Werkstückträger auf der Außenseite entladen und neu bestücken, was die Effizienz des Prozesses erhöht.
Vorteile des Systems:
- Ergonomisches Design: Das System ermöglicht eine einfache und ergonomische Bedienung durch die Verwendung von Handtastern und ein übersichtliches Bedienfeld.
- Hohe Effizienz: Der Mehrfach-Heißverstemmkopf und die Möglichkeit zur gleichzeitigen Beladung und Bearbeitung sorgen für eine hohe Produktivität.
- Flexibilität: Die Anpassungsmöglichkeit mit Einzel-Thermoden oder Mehrfach-Heißverstemmköpfen ermöglicht eine breite Anwendungspalette.
Anwendung:
Das Heißverstemmsystem ist ideal für Produktionsumgebungen geeignet, die eine präzise und effiziente Fixierung von Kunststoffbauteilen erfordern. Es eignet sich besonders für die Bearbeitung von kleinen bis mittelgroßen Produkten und bietet eine robuste Lösung für eine hohe Qualität und Konsistenz der Verbindungen.
Für weitere Informationen oder Unterstützung bei der Implementierung des Heißverstemmsystems in Ihre Produktionslinie können Sie den Hersteller kontaktieren.
