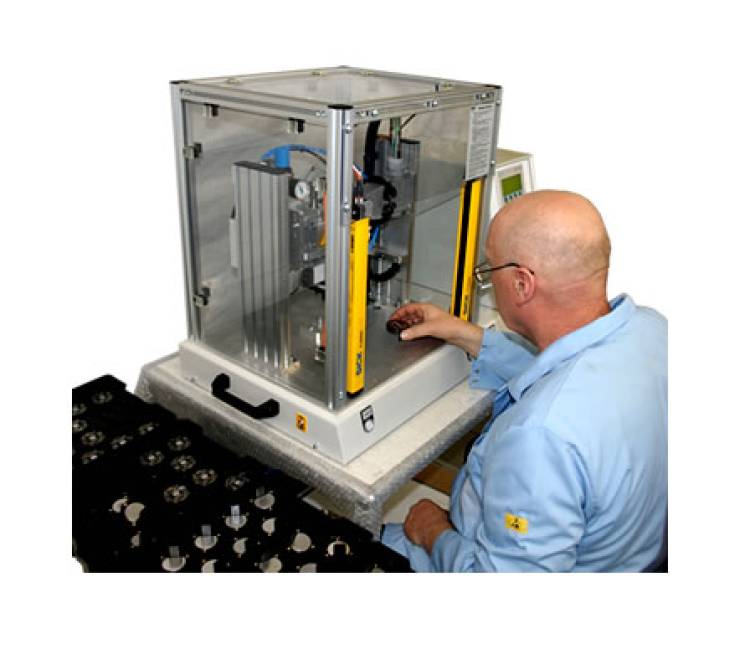

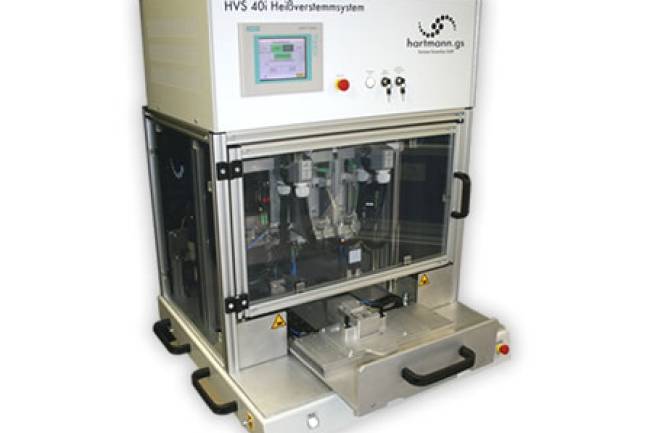

Heißverstemmsystem mit Lichtvorhangüberwachung - Stand-Alone System als Steh- oder Sitzarbeitsplatz nutzbar.

Heißverstemmsystem mit Lichtvorhangüberwachung - Stand-Alone System als Steh- oder Sitzarbeitsplatz nutzbar.

Merkmale des Heißverstemmsystems:

  1. Grundstruktur:

    • Einfache Grundplatte zur Montage eines Werkstückträgers.
    • Das zu bearbeitende Produkt wird von der Bedienperson direkt in den unterhalb des Heißverstemmkopfes montierten Werkstückträger eingelegt.
  2. Verstemmprozess:

    • Der Verstemmprozess wird durch Knopfdruck gestartet.
    • Die temporär beheizten Heißverstemmköpfe werden nach der Heizphase aktiv abgekühlt.
  3. Sicherheitsmerkmale:

    • Der Arbeitsbereich des Heißverstemmkopfes wird von einem Lichtvorhang überwacht, der an der Öffnung der Umhausung angebracht ist.
    • Bei Eingriff in den Arbeitsbereich während des aktiven Verstemmprozesses schaltet die Anlage in den Not-Aus-Zustand. Alle Komponenten innerhalb der Umhausung werden druckluftlos und spannungsfrei geschaltet.
  4. Flexibilität und Anpassungsfähigkeit:

    • Die Heißverstemmeinheit kann mit unterschiedlichen Einzel- und Mehrfach-Heißverstemmköpfen ausgestattet werden.
    • Die eingesetzten Heißverstemmwerkzeuge werden produktspezifisch gefertigt.
  5. Innovative Beschichtungstechnologien:

    • Heißverstemmköpfe sind mit speziellen Beschichtungen versehen, um eine hohe Standzeit zu gewährleisten und Abrasivverschleiß sowie Erosion zu minimieren.
    • Beschichtungen mit einer Mikrohärte (HV 0,05) von bis zu 3.300 sind verfügbar.
  6. Anlagensteuerung und Überwachungsfunktionen:

    • Frei programmierbare Heiz- und Kühlphasen.
    • Umfangreiche Überwachungsfunktionen inklusive Warn- und Störmeldungen für alle relevanten Parameter.
    • Speicherung der Fertigungsparameter für 10 oder mehr Produkte.
    • Passwortgeschützte Änderungen prozessrelevanter Parameter.
    • Schwerwiegende Fehlermeldungen können nur über einen zusätzlichen Schlüsselschalter quittiert werden.
  7. Arbeitssicherheit:

    • In Kombination mit der Schutzumhausung erfüllt das System alle relevanten Anforderungen der Arbeitssicherheit.
    • Über einen Schlüsselschalter kann die mit einem Sicherheitsschalter überwachte Schutztür der Umhausung freigeschaltet und geöffnet werden, was Einrichtbetrieb, Wartungsarbeiten und das Auswechseln des Heißverstemmkopfes ermöglicht.

Beispielhafte Anwendung

Prozessbeschreibung:

  1. Vorbereitung des Werkstücks:

    • Ein Kunststoffgehäuse aus PA6-GF20 wird im Spritzgussverfahren hergestellt und mit mehreren Pins versehen.
    • Eine Leiterplatte wird auf das Kunststoffgehäuse aufgelegt, wobei die Pins durch die Löcher in der Leiterplatte ragen.
  2. Durchführung des Verstemmprozesses:

    • Das Werkstück wird in den Werkstückträger des Heißverstemmsystems eingelegt.
    • Der Bediener startet den Prozess per Knopfdruck.
    • Der Heißverstemmkopf erhitzt die Pins, die anschließend zu flachen Domen umgeformt werden, um die Leiterplatte zu fixieren.
    • Nach der Heizphase erfolgt die aktive Abkühlung des Produkts.
  3. Sicherheitsüberwachung:

    • Der Lichtvorhang überwacht den Arbeitsbereich. Bei Unterbrechung schaltet die Anlage sofort in den Not-Aus-Zustand.
    • Alle prozessrelevanten Parameter werden kontinuierlich überwacht und protokolliert.

Fazit

Das beschriebene Heißverstemmsystem bietet eine sichere, flexible und effiziente Lösung zur Fixierung von Leiterplatten in Kunststoffgehäusen. Die Integration von Lichtvorhangüberwachung und innovativen Beschichtungstechnologien sorgt für hohe Prozesssicherheit und Langlebigkeit der Werkzeuge. Dank der modularen Bauweise und der umfassenden Überwachungsfunktionen kann das System individuell an die spezifischen Anforderungen der Kunden angepasst werden.
