Effiziente Heißverstemmanwendung zur Fixierung von Leiterplatten in Kunststoff-Bauelementen.

Effiziente Heißverstemmanwendung zur Fixierung von Leiterplatten in Kunststoff-Bauelementen.

Detaillierte Beschreibung der Heißverstemmanwendung:

  1. Material und Abmessungen:

    • Kunststoffmaterial: PA6-GF30 (glasfaserverstärktes Polyamid) zeichnet sich durch hohe Festigkeit und Stabilität aus.
    • Domabmessungen: Der zu umformende Dom hat einen Durchmesser von etwa 3,2 mm, was eine präzise Fixierung ermöglicht.
  2. Vorbereitende Schritte:

    • Leiterplatte und Kunststoffbauelement: Die Leiterplatte wird in das Kunststoffbauelement eingelegt, wobei die Kunststoffdome an den vorgesehenen Befestigungspunkten positioniert sind.
  3. Heißverstemmvorgang:

    • Prozessüberwachung: Der Heißverstemmvorgang wird temperatur- und wegeüberwacht, um eine konsistente und qualitativ hochwertige Umformung der Kunststoffdome zu gewährleisten.

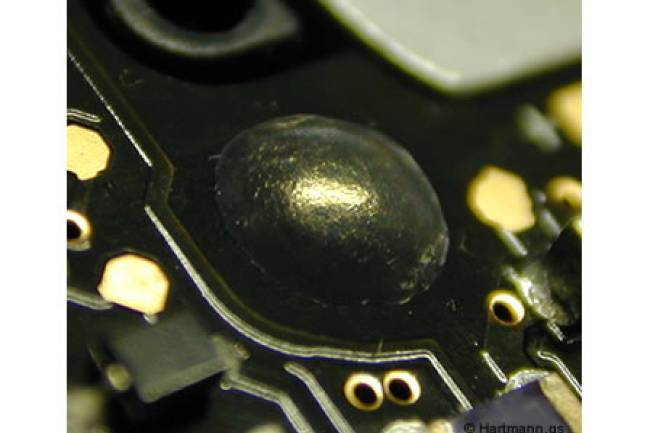

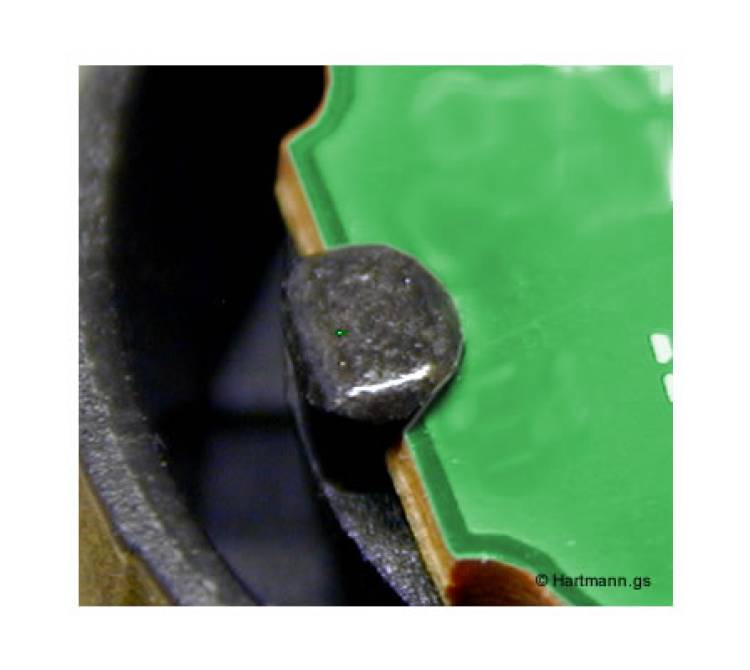

    • Umformung der Dome: Die Kunststoffdome werden erhitzt und durch den Druck des Stempels in die endgültige Form gebracht, wodurch sie die Leiterplatte sicher im Kunststoffbauelement fixieren.
  4. Kühlung und Festigung:

    • Aktive Kühlung: Nach dem Heißverstemmen erfolgt eine aktive Kühlung, um die umgeformten Dome schnell zu festigen und die mechanische Stabilität zu erhöhen.
  5. Werkzeuganpassung:

    • Produktspezifische Anpassung: Die Heißverstemwerkzeuge werden spezifisch für die jeweilige Anwendung und die Abmessungen der Dome gefertigt, um eine optimale Passform und Umformung zu garantieren.
  6. Qualitätssicherung und Kontrolle:

    • Überwachungsfunktionen: Umfangreiche Überwachungsfunktionen sorgen für eine hohe Prozesssicherheit. Warn- und Störmeldungen ermöglichen eine schnelle Reaktion auf Abweichungen.
    • Datenspeicherung und Traceability: Prozessdaten werden gespeichert, um die Rückverfolgbarkeit und Qualitätssicherung zu gewährleisten.

Vorteile der Heißverstemmanwendung:

  • Hohe Präzision: Temperatur- und wegeüberwachter Prozess garantiert eine konsistente Umformung der Kunststoffdome.
  • Stabile Verbindung: Die Verwendung von PA6-GF30-Material und die exakte Umformung sorgen für eine stabile und dauerhafte Fixierung der Leiterplatte.
  • Anpassungsfähigkeit: Werkzeuganpassung und flexible Prozessparameter ermöglichen die Anwendung bei verschiedenen Produktanforderungen.
  • Qualitätssicherung: Umfangreiche Überwachungs- und Datenspeicherungsfunktionen gewährleisten eine hohe Prozesssicherheit und Rückverfolgbarkeit.

Diese spezialisierte Heißverstemmanwendung bietet eine zuverlässige Lösung für die Fixierung von Leiterplatten in Kunststoffbauelementen, die den hohen Anforderungen der Elektronikfertigung gerecht wird. Durch die präzise Umformung der Kunststoffdome wird eine stabile und dauerhafte Verbindung erzielt, die für die Funktionalität und Langlebigkeit der Endprodukte entscheidend ist.
