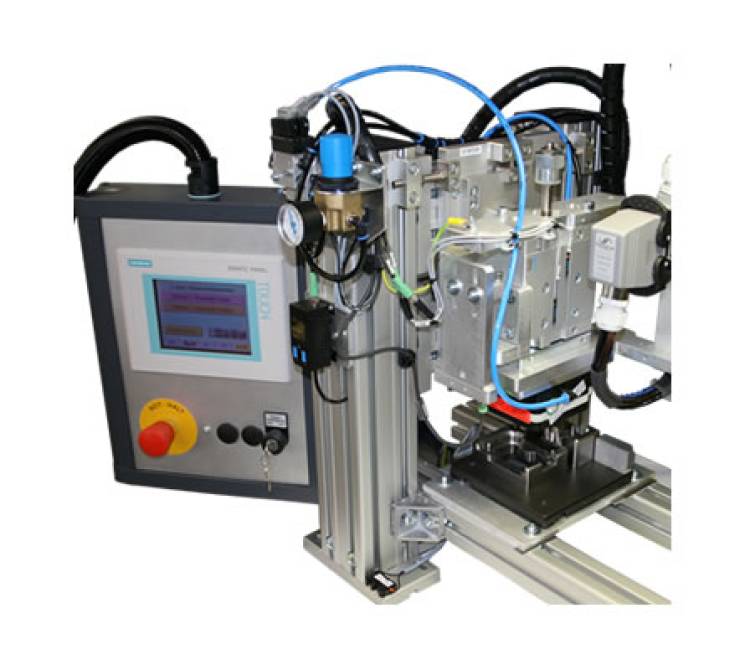

Integration einer Heißverstemmanlage in kundenseitig bereitgestellte Gestellaufbauten.

Integration einer Heißverstemmanlage in kundenseitig bereitgestellte Gestellaufbauten.

Leistungsumfang der Heißverstemmanlage

  1. Kundenspezifische Anpassung und Integration:

    • Die Heißverstemmanlage wird gemäß den Anforderungen des Kunden angepasst und in das kundenseitig bereitgestellte System integriert.
    • Wesentliche Komponenten wie Mehrfach-Heißverstemmkopf, Schaltschrank und Bedienfeld im Gehäuse werden angepasst und getestet.
  2. Beispielprojekt: 6-fach Heißverstemmkopf:

    • Ein 6-fach Heißverstemmkopf wird zur Fixierung einer Leiterplatte im Kunststoffgehäuse verwendet.
    • Das temporär geheizte System ermöglicht eine präzise Verformung der Pins, gefolgt von einer aktiven Abkühlung, um eine stabile Verbindung zu gewährleisten.
  3. Komplettlösung im eigenen Haus:

    • Die Planung, Konstruktion, Realisierung und Inbetriebnahme kundenspezifischer Anlagen und Sondermaschinen erfolgen vollständig im eigenen Haus.
    • Alle Fertigungsschritte rund um den Heißverstemmprozess werden realisiert, von einfachen thermisch überwachten Systemen bis hin zu vollständig prozessüberwachten Ausbaustufen.
  4. Vielfältige Anpassungsmöglichkeiten:

    • Systeme können für Einzelstempel bis hin zu komplexen Mehrfach-Heißverstemmköpfen ausgelegt werden, die bis zu 10 oder mehr gleichzeitige Umformprozesse bewältigen.
    • Formgebende Stempel werden kundenspezifisch gefertigt, um höchste Präzision und Qualität zu gewährleisten.
  5. Innovative Beschichtungstechnologien:

    • Heißverstemmwerkzeuge sind mit fortschrittlichen Beschichtungen ausgestattet, die eine hohe Standzeit auch bei hochgefüllten Kunststoffen sicherstellen.
    • Beschichtungen mit Mikrohärten bis zu HV 0,05 von 3.300 werden eingesetzt, um Abrasivverschleiß und Erosion zu minimieren.
  6. Umfangreiche Steuerungs- und Überwachungsfunktionen:

    • Die Anlagensteuerung bietet frei programmierbare Heiz- und Kühlphasen sowie umfangreiche Überwachungsfunktionen, einschließlich Warn- und Störmeldungen.
    • Stück- und Wartungszähler, Speicherung von Fertigungsparametern und Anzeige aktueller Prozess-Messwerte sind integriert.
    • Änderungen prozessrelevanter Parameter sind durch Passwortabfragen geschützt, schwerwiegende Fehlermeldungen können nur über einen Schlüsselschalter quittiert werden.

Zusammenfassung

Die Heißverstemmanlage zur Integration in kundenseitig bereitgestellte Gestellaufbauten bietet eine flexible und präzise Lösung für die Fixierung von Kunststoffelementen an Leiterplatten. Mit einem 6-fach Heißverstemmkopf, kundenspezifischer Anpassung und fortschrittlicher Steuerungs- und Überwachungstechnologie stellt die Anlage sicher, dass alle Umformprozesse effizient und zuverlässig durchgeführt werden. Die innovative Beschichtungstechnologie gewährleistet eine lange Lebensdauer der Werkzeuge, während die umfassenden Anpassungsmöglichkeiten eine optimale Integration in bestehende Systeme ermöglichen.
