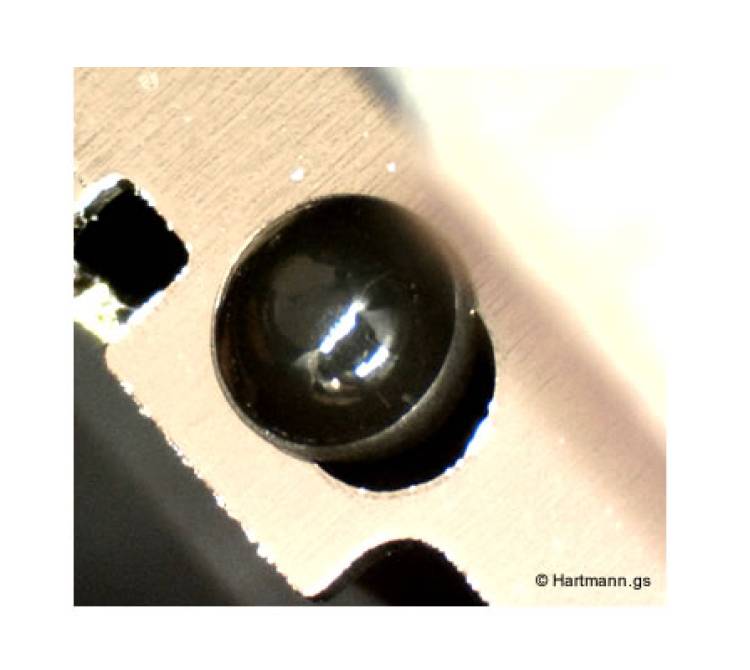

Ein Metallblech wird durch den Heißverstemmprozess an mehreren Positionen in dem Kunststoffgehäuse fixiert.

Ein Metallblech wird durch den Heißverstemmprozess an mehreren Positionen in dem Kunststoffgehäuse fixiert.

1. Materialeigenschaften von ABS

Acrylnitril-Butadien-Styrol (ABS) ist ein weit verbreiteter Thermoplast, der für seine gute Schlagzähigkeit, Festigkeit und Verarbeitbarkeit bekannt ist. Die Eigenschaften von ABS, die für den Heißverstemmprozess relevant sind, umfassen:

  • Schmelzpunkt: ABS hat einen relativ niedrigen Schmelzpunkt, etwa zwischen 200°C und 250°C, was es einfach macht, den Kunststoff lokal zu erweichen und zu verformen.
  • Festigkeit: ABS bietet eine ausreichende Festigkeit, um eine dauerhafte mechanische Verbindung zu gewährleisten, sobald es abgekühlt und erstarrt ist.
  • Fließeigenschaften: Beim Erwärmen wird ABS viskos und kann leicht in die gewünschte Form gebracht werden.

2. Der Heißverstemmprozess

Der Heißverstemmprozess umfasst folgende Schritte:

  1. Positionierung: Das Metallblech wird in das Kunststoffgehäuse eingelegt, sodass es an den Positionen der Dome aufliegt.
  2. Erwärmen: Eine Heizvorrichtung (z. B. ein Heizstempel) wird auf den Dome gesetzt und auf eine Temperatur erwärmt, die den Kunststoff über seinen Glasübergangspunkt hinaus erhitzt, typischerweise um die 200°C bis 250°C.
  3. Verformen: Sobald der Kunststoff weich genug ist, wird Druck ausgeübt, um den Dome zu verformen. Der Kunststoff fließt und bildet eine Pilzform, die das Metallblech sicher fixiert.
  4. Abkühlen: Die Heizvorrichtung wird entfernt und der verformte Kunststoff härtet aus, wodurch eine feste mechanische Verbindung entsteht.

3. Prozessparameter

Wichtige Parameter, die während des Heißverstemmprozesses kontrolliert werden müssen, umfassen:

  • Temperatur: Die Heizvorrichtung muss genau auf die erforderliche Temperatur eingestellt werden, um ein gleichmäßiges Erweichen des ABS zu gewährleisten.
  • Druck: Der angewandte Druck muss ausreichen, um den Kunststoff in die gewünschte Form zu bringen, ohne das Metall zu verformen oder den Kunststoff zu überbeanspruchen.
  • Zeit: Die Zeit, während der der Druck aufrechterhalten wird, muss lang genug sein, um den Kunststoff vollständig zu verformen und abkühlen zu lassen.

4. Vorteile und Herausforderungen

Vorteile:

  • Einfachheit: Der Prozess ist relativ einfach und erfordert keine komplexen Maschinen.
  • Festigkeit: Die resultierende Verbindung ist stark und dauerhaft.
  • Kosten: Heißverstemmprozesse sind kosteneffektiv, besonders bei hohen Stückzahlen.

Herausforderungen:

  • Prozesskontrolle: Die Temperatur und der Druck müssen präzise gesteuert werden, um Konsistenz und Qualität zu gewährleisten.
  • Materialbeschränkungen: Nicht alle Kunststoffe eignen sich für das Heißverstemmverfahren; ABS ist jedoch ideal dafür.

Schlussfolgerung

Der Heißverstemmprozess ist eine effektive Methode, um Metallteile in ABS-Kunststoffgehäusen zu fixieren. Die spezifischen Eigenschaften von ABS, kombiniert mit präzisen Temperatur- und Druckkontrollen, ermöglichen eine starke und dauerhafte Verbindung. Bei sorgfältiger Durchführung bietet dieser Prozess zahlreiche Vorteile für die Herstellung von Produkten mit Kunststoff- und Metallkomponenten.
