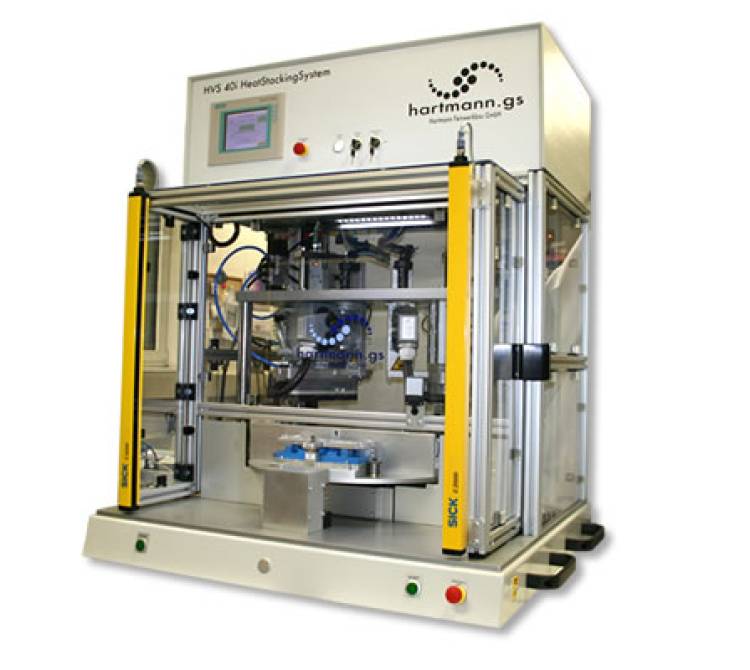

Hochpräzises Heißverstemmsystem mit dreifachem Drehteller zur Umformung von 14 Pins.

Hochpräzises Heißverstemmsystem mit dreifachem Drehteller zur Umformung von 14 Pins.

Standard Systeme   Oct 11, 2024    0   39  Add to Reading List

Prozessbeschreibung: Heißverstemmsystem mit dreifachem Drehteller

  1. Systemaufbau und Komponenten:

    • Das System besteht aus einem Drehteller mit drei Positionen, zwei Heißverstemmstationen und einer Einlege- und Entnahmeposition.
    • Jede Heißverstemmstation ist mit sieben temporär beheizten Thermoden ausgestattet, um die Pins zu umformen.

  2. Arbeitsweise des Drehtellers:

    • Der Drehteller rotiert das Bauteil nacheinander zu den verschiedenen Bearbeitungsstationen.
    • In der ersten Heißverstemmstation werden die ersten sieben Pins umgeformt.
    • Nach der Rotation des Drehtellers wird das Bauteil in der zweiten Heißverstemmstation positioniert, wo die restlichen sieben Pins umgeformt werden.

  3. Sicherheit und Schutzmaßnahmen:

    • Ein Lichtvorhang sichert den Einlegebereich des Systems während des Drehvorgangs, um Unfälle zu vermeiden.
    • Die Bauteilaufnahmen sind so gestaltet, dass sie in kürzester Zeit für einen Produktwechsel ausgetauscht werden können.

  4. Prozessüberwachung:

    • Das System überwacht kontinuierlich die Temperatur, die aufgebrachte Kraft und die Wegemessung während des Heißverstemmprozesses.
    • Diese Überwachung gewährleistet eine gleichbleibende Qualität und ermöglicht sofortige Anpassungen bei Abweichungen.

Vorteile des Heißverstemmsystems

  • Effizienz: Durch die Aufteilung des Prozesses auf zwei Arbeitsstationen und den Einsatz des Drehtellers wird eine hohe Produktivität erreicht.
  • Flexibilität: Die Bauteilaufnahmen können schnell und einfach ausgetauscht werden, was eine flexible Anpassung an verschiedene Produkte ermöglicht.
  • Sicherheit: Der Lichtvorhang schützt den Bediener und erhöht die Sicherheit während des Betriebs.
  • Präzision: Die umfassende Prozessüberwachung gewährleistet eine hohe Qualität und Präzision bei jeder Umformung.

Beispiel einer Heißverstemmanwendung

Anwendung: Fixierung von 14 Pins in einem Kunststoffgehäuse für elektronische Komponenten

Materialien:

  • Pins: Metallpins, die in das Kunststoffgehäuse integriert werden.
  • Kunststoffgehäuse: Hergestellt aus thermoplastischen Kunststoffen wie Polyamid (PA) oder Polypropylen (PP), auch mit Glasfaseranteil.

Vorgehensweise:

  1. Vorbereitung des Gehäuses: Das Kunststoffgehäuse wird positioniert, sodass die Pins korrekt ausgerichtet sind.
  2. Drehtelleroperation: Das Bauteil wird in die erste Position des Drehtellers eingelegt.
  3. Heißverstemmstation 1: Die ersten sieben Pins werden mit den temporär beheizten Thermoden umgeformt.
  4. Rotation des Drehtellers: Das Bauteil rotiert zur zweiten Heißverstemmstation.
  5. Heißverstemmstation 2: Die restlichen sieben Pins werden umgeformt.
  6. Entnahme: Das fertige Bauteil wird entnommen, und der Drehteller ist bereit für das nächste Bauteil.

Fazit

Das Heißverstemmsystem mit dreifachem Drehteller stellt eine innovative und effiziente Lösung zur Umformung von 14 Pins in Kunststoffgehäusen dar. Mit flexiblen Bauteilaufnahmen, umfassender Prozessüberwachung und hohen Sicherheitsstandards erfüllt es die Anforderungen moderner Produktionsprozesse und gewährleistet gleichzeitig eine hohe Qualität und Produktivität.
