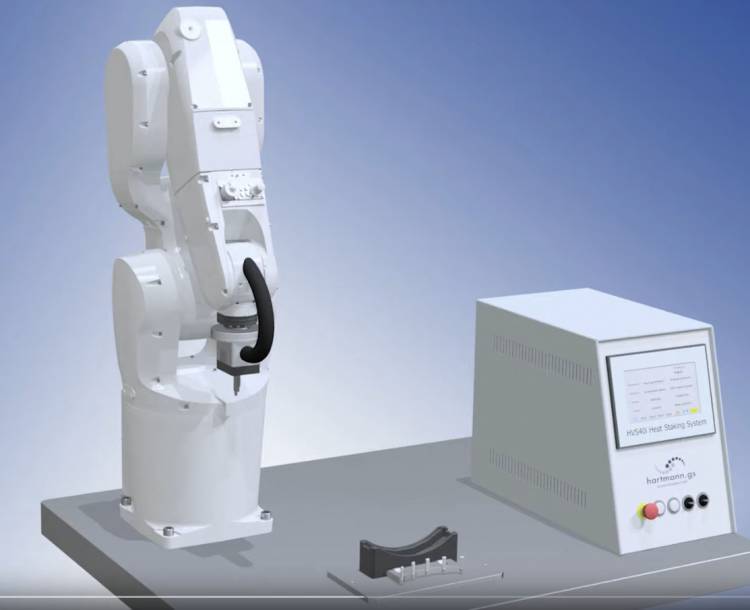

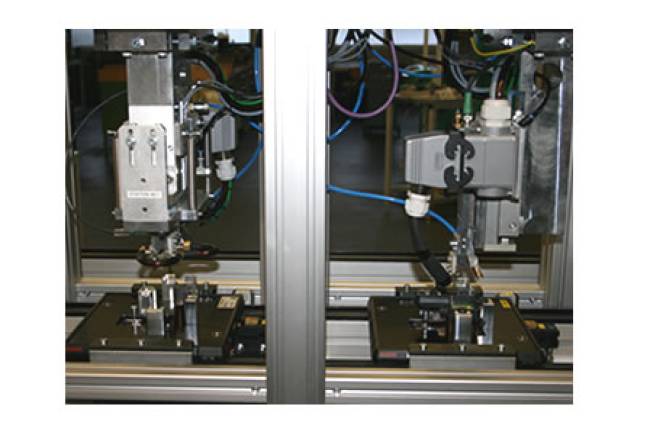

Heißverstemmsystem am Roboter

Heißverstemmsystem am Roboter

Gezeigt werden folgende Schritte:

- Heißverstemmprozess zur Fixierung mehrerer Leiterplatten auf einem Kunststoffgehäuse.

- Heißverstemmen von jeweils 2 Hohlpins in einem Arbeitsschritt.

- Einlegen der Kunststoffbaugruppe und anschließendes Einlegen der Leiterplatten.

- Fixieren der eingelegten Bauteile und automatischer Start der Heißverstemmprozesse.

- Produktspezifische, temporär geheizte Doppel-Thermode zur Hohlpin-Verstemmung.

- Die Doppel-Thermode wird auf die erste Fügestelle bewegt.

- Messung der Bauteilhöhe. - Aufheizen der Thermoden. - Druck-/kraftgeregelte Umformphase.

- Kühlphase der Thermode und des Kunststoffes. - Messung des Einsinkweges.

- Die Doppel-Thermode wird zur zweiten Fügestelle bewegt und der Verstemmprozess erfolgt erneut.

- So werden alle Fügestellen der Reihe nach bearbeitet.

- Nach Abschluss des letzten Heißverstemmprozesses wird die Doppel-Thermode wieder in Ihre Ruhestellung bewegt.

- Das bearbeitete Bauteil wird aus der Bauteilaufnahme entnommen.

Das Ergebnis: Perfekt formschlüssig heißverstemmte Leiterplatten, visuell ansprechend umgeformte Hohlpins

Höchste Prozesssicherheit dank 5-fach Überwachung: Weg, Druck, Temperatur, Kraft und Leistung.
