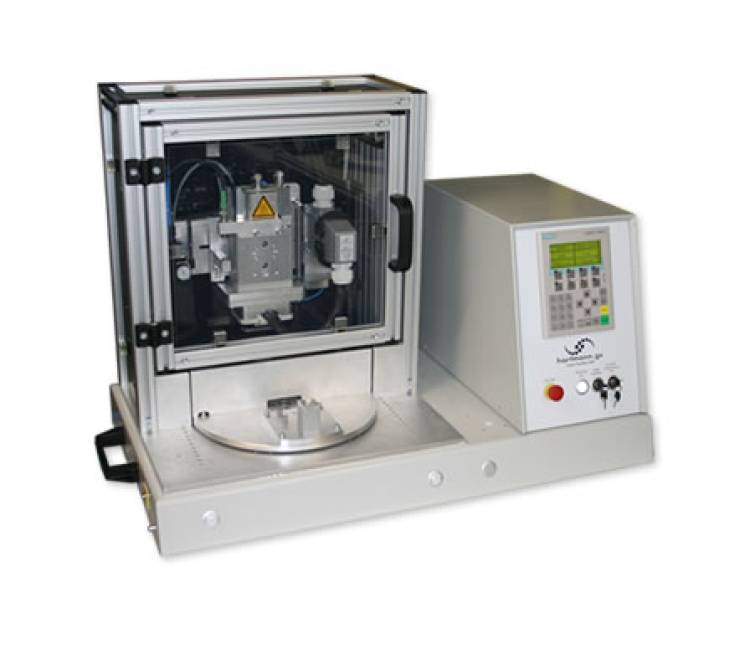

Stand-Alone System, Puls-Heiz-Technologie - Einzel- und Mehrfachstempel.

Stand-Alone System, Puls-Heiz-Technologie - Einzel- und Mehrfachstempel.

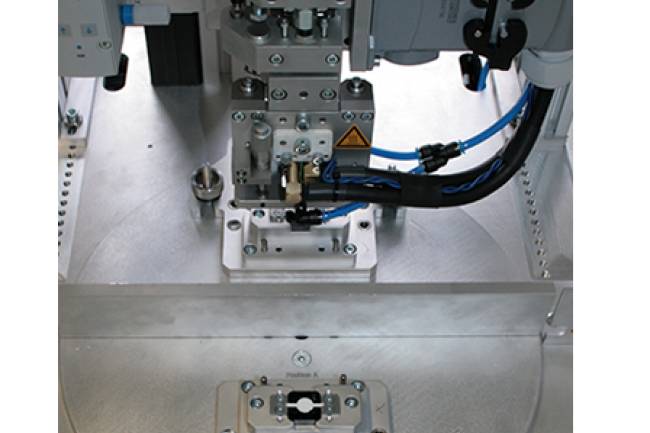

Beispielanwendung eines Dreifach-Heißverstemmkopfes in einem Kreisförmigen Heißverstemmprozess



Aufbau und Funktion



Dreifach-Heißverstemmkopf:

  • Der Heißverstemmkopf besteht aus drei Stempeln, die in einer kreisförmigen Anordnung montiert sind. Dies ermöglicht das gleichzeitige Verstemmen an drei Punkten.
  • Die Stempel sind spezifisch für das zu bearbeitende Produkt gefertigt, um eine optimale Passform und Effektivität zu gewährleisten.

Drehteller:

  • Der Drehteller rotiert elektromotorisch, sodass während ein Werkstück bearbeitet wird, das andere entladen und neu bestückt werden kann.
  • Durch die Rotation wird das neue Werkstück in die Bearbeitungsposition gebracht, während das bearbeitete Werkstück zur Entnahme bereitgestellt wird.

Puls-Heiz-Technologie:

  • Die Puls-Heiz-Technologie sorgt für eine präzise und effiziente Erwärmung der Heißverstemmstempel.
  • Nach der Heizphase erfolgt eine aktive Abkühlung auf dem Produkt, um die Verbindungsfestigkeit zu maximieren und die Zykluszeit zu minimieren.

Prozessüberwachung und Steuerung

Das System bietet verschiedene Überwachungs- und Steuerungsoptionen, die den spezifischen Anforderungen der Kunden angepasst werden können:

  • Temperatur- und Kraftüberwachung: Permanente Überwachung der Heiz- und Abkühlphasen sowie der angewendeten Kraft, um die Prozessstabilität sicherzustellen.
  • Bauteilhöhen- und Einsinkwegmessung: Diese Funktionen überwachen die Verformung des Kunststoffs, um eine gleichmäßige und konsistente Verbindung zu gewährleisten.
  • Datenkommunikation und Traceability: Die Systeme können Fertigungsparameter für 10 oder mehr Produkte speichern und bieten umfangreiche Optionen zur Rückverfolgbarkeit der Produktionsdaten.

Sicherheit und Wartung

Das System erfüllt alle relevanten Anforderungen der Arbeitssicherheit durch folgende Merkmale:

  • Schutzumhausung mit Sicherheitsschalter: Die Umhausung verhindert den Zugang zu den beweglichen Teilen während des Betriebs. Ein Schlüsselschalter ermöglicht das Öffnen der Schutztür für Wartungsarbeiten.
  • Fehlermeldungen und Warnungen: Das System bietet umfangreiche Überwachungsfunktionen für alle Prozessparameter und gibt Warn- und Störmeldungen aus, die nur durch autorisiertes Personal zurückgesetzt werden können.
  • Einfache Wartung: Der Heißverstemmkopf kann schnell und reproduzierbar gewechselt werden. Innovative Beschichtungstechnologien der Stempel gewährleisten eine lange Lebensdauer, auch bei hochgefüllten Kunststoffen.

Anwendung

Diese Heißverstemmanlage eignet sich besonders für Anwendungen, bei denen mehrere Verbindungsstellen gleichzeitig hergestellt werden müssen, wie z.B. in der Automobilindustrie, bei der Herstellung von Elektronikgehäusen oder anderen Kunststoff-Metall-Verbindungen. Die Flexibilität des Systems ermöglicht eine Anpassung an verschiedenste Produktanforderungen, von einfachen thermisch überwachten Systemen bis hin zu vollständig prozessüberwachten und datenkommunikationsfähigen Lösungen.

Fazit

Das vorgestellte Heißverstemmsystem bietet eine effiziente und flexible Lösung für die Fixierung von Metallteilen in Kunststoffgehäusen. Mit seiner modularen Bauweise, der präzisen Puls-Heiz-Technologie und umfangreichen Überwachungs- und Sicherheitsfunktionen erfüllt es höchste Qualitäts- und Sicherheitsstandards.
