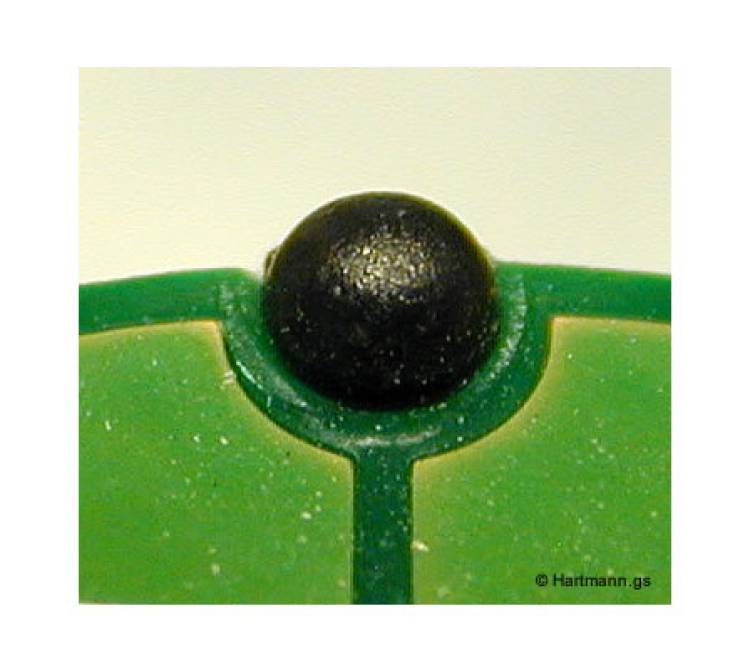

Fixierung einer Leiterplatte durch Kunststoffdome: Präzise Verbindungslösung mit PA6-GF30
Detaillierte Beschreibung:
-
Kunststoffdome als Fixierelemente:
- Die Kunststoffdome dienen als mechanische Fixierung für die Leiterplatte im Bauelement und sorgen für eine feste und stabile Positionierung.
- Durch das gezielte Umformen des Domes wird die Leiterplatte dauerhaft im Bauelement fixiert, ohne dass zusätzliche Verbindungselemente wie Schrauben benötigt werden.
- Der Domdurchmesser von ca. 3,2 mm ist auf die Anforderungen von Leiterplatten und Bauelementen abgestimmt und sorgt für eine präzise Passung.
-
Material: PA6-GF30:
- Die Dome bestehen aus PA6-GF30, einem Polyamid-Kunststoff, der mit 30% Glasfasern verstärkt ist.
- Dieses Material zeichnet sich durch hohe Festigkeit, Steifigkeit und eine gute Widerstandsfähigkeit gegenüber mechanischen Belastungen aus, was besonders bei der Fixierung von Leiterplatten von Vorteil ist.
- PA6-GF30 bietet zudem eine hohe Wärmeformbeständigkeit, was in thermisch anspruchsvollen Umgebungen von Vorteil ist.
-
Leiterplatte und Bauelement:
- Die Leiterplatte wird passgenau in das Kunststoff-Bauelement eingesetzt, wobei die Dome eine sichere mechanische Verbindung zwischen beiden Komponenten gewährleisten.
- Die Fixierung durch Dome sorgt nicht nur für mechanische Stabilität, sondern kann auch dazu beitragen, Vibrationen zu dämpfen und die Leiterplatte vor äußeren Einflüssen zu schützen.
-
Umformung des Domes:
- Nach dem Einsetzen der Leiterplatte werden die Kunststoffdome durch ein geeignetes Verfahren (z. B. Heißverstemmen oder Ultraschallverformen) umgeformt, sodass sie die Leiterplatte dauerhaft fixieren.
- Diese Umformung sorgt für eine dauerhafte Verbindung, die sowohl mechanisch belastbar als auch thermisch stabil ist.
Fazit: Die Verwendung von Kunststoffdomen aus PA6-GF30 zur Fixierung von Leiterplatten in Kunststoff-Bauelementen bietet eine präzise und robuste Lösung. Der Einsatz von Glasfaserverstärktem Polyamid sorgt für eine hohe Stabilität und Beständigkeit, während das Umformverfahren eine dauerhafte und sichere Befestigung gewährleistet. Diese Methode eignet sich besonders für Anwendungen, bei denen sowohl mechanische Festigkeit als auch thermische Stabilität erforderlich sind.
