Effiziente Verstemmung durch den Einsatz eines Doppel-Heißverstemmkopfs.
Beispiel-Anwendung des Doppel-Heißverstemmkopfs: Fixierung von Bauteilen an zwei Positionen
-
Anlagenspezifikationen:
- Drehteller: Die Anlage ist mit einem Drehteller ausgestattet, der die vorbereiteten Komponenten zur Verstemmung in die Arbeitsposition bringt.
- Schnellwechselsystem: Der Heißverstemmkopf kann schnell und einfach gewechselt werden, um unterschiedliche Produktspezifikationen zu berücksichtigen.

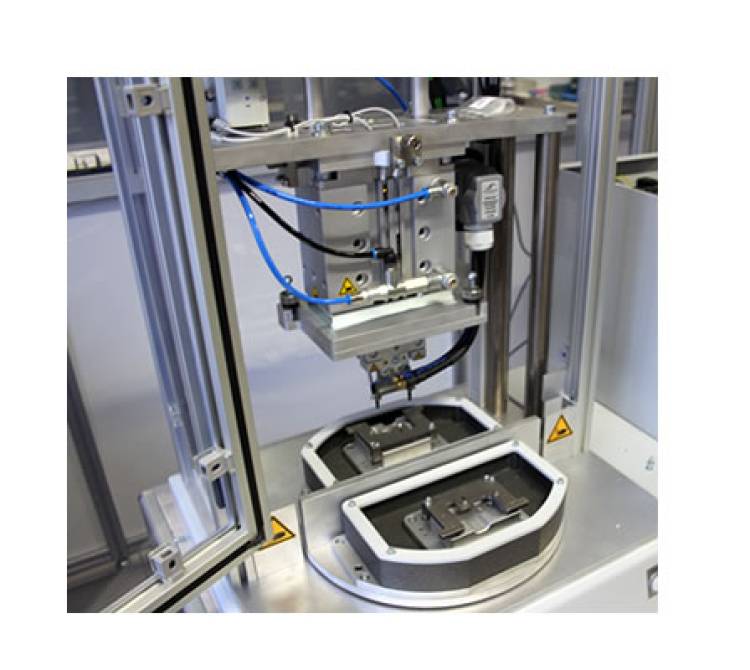

- Schutztür: Bei geöffneter Schutztür wird der Doppel-Heißverstemmkopf sichtbar, der für die Verstemmung verwendet wird.
-
Vorbereitung der Komponenten:
- Bauteilaufnahme: Die Bauteile werden in einem geschützten Ablagebereich platziert, um die am Produkt angebrachten Anschlussleitungen zu schützen.
- Drehteller: Die vorbereiteten Komponenten werden außerhalb der Anlage montiert und durch den Drehteller in die Anlage eingedreht.
-
Heißverstemmanwendung:
- Doppel-Heißverstemmkopf: Der Kopf ist mit zwei Thermoden ausgestattet, die in einem einzigen Arbeitsschritt zwei Positionen am Produkt verstemmen.
- Thermoden: Diese erhitzen die thermoplastischen Kunststoffdome, die durch die Löcher in der Leiterplatte geführt werden, und formen sie zu Nieten um.
-
Prozessablauf:
- Einführung der Komponenten: Der Drehteller bringt die Bauteile in die Arbeitsposition.
- Verstemmen: Die Doppel-Thermode erhitzt die Kunststoffdome und formt sie zu stabilen Nieten.
- Abkühlung: Nach dem Verstemmen kühlt der Kunststoff ab und die Verbindung wird stabilisiert.
-
Vorteile des Doppel-Heißverstemmkopfs:
- Effizienz: Die gleichzeitige Verstemmung an zwei Positionen reduziert die Zykluszeit und steigert die Produktionsrate.
- Flexibilität: Der Doppel-Heißverstemmkopf kann bei Bedarf gegen Einzel- oder Mehrfach-Heißverstemmköpfe ausgetauscht werden.
- Prozesssicherheit: Die präzise Steuerung der Temperatur und der Druckparameter sorgt für konsistente und zuverlässige Verbindungen.
-
Qualitätskontrolle:
- Nach dem Verstemmen werden die Verbindungen überprüft, um die mechanische Festigkeit und die ordnungsgemäße Positionierung der Bauteile sicherzustellen.
- Eventuelle Anpassungen im Prozess oder bei den Werkzeugen können vorgenommen werden, um die Qualität weiter zu optimieren.
Durch den Einsatz eines Doppel-Heißverstemmkopfs können Produktionsprozesse effizienter und flexibler gestaltet werden. Dies führt zu einer höheren Produktivität und einer verbesserten Qualität der gefertigten Bauteile.
