Fixierung von Leiterplatten mit Kunststoffdomen in PA6-GF30 Bauelementen.

Fixierung von Leiterplatten mit Kunststoffdomen in PA6-GF30 Bauelementen.

  1. Schrauben:

    • Selbstschneidende Schrauben: Diese Schrauben sind speziell für Kunststoffanwendungen konzipiert und schneiden während des Einschraubens ihr eigenes Gewinde.
      • Vorteile: Einfache Montage und Demontage, hohe Haltekraft.
      • Nachteile: Risiko des Überdrehens und möglicher Materialschaden.
  2. Einpressdome:

    • Press-Fit Verbindungen: Diese Methode nutzt mechanische Verformung, um die Dome fest in die Leiterplatte zu pressen.
      • Vorteile: Keine zusätzlichen Befestigungselemente nötig, schnelle Montage.
      • Nachteile: Einmalige Anwendung, da das Entfernen die Dome beschädigen kann.
  3. Schnappverbindungen:

    • Clip-Verbindungen: Dome mit Haken oder Laschen rasten in entsprechende Aussparungen in der Leiterplatte ein.
      • Vorteile: Schnelle und einfache Montage sowie Demontage.
      • Nachteile: Bei wiederholtem Gebrauch können sich die Haken oder Laschen abnutzen.

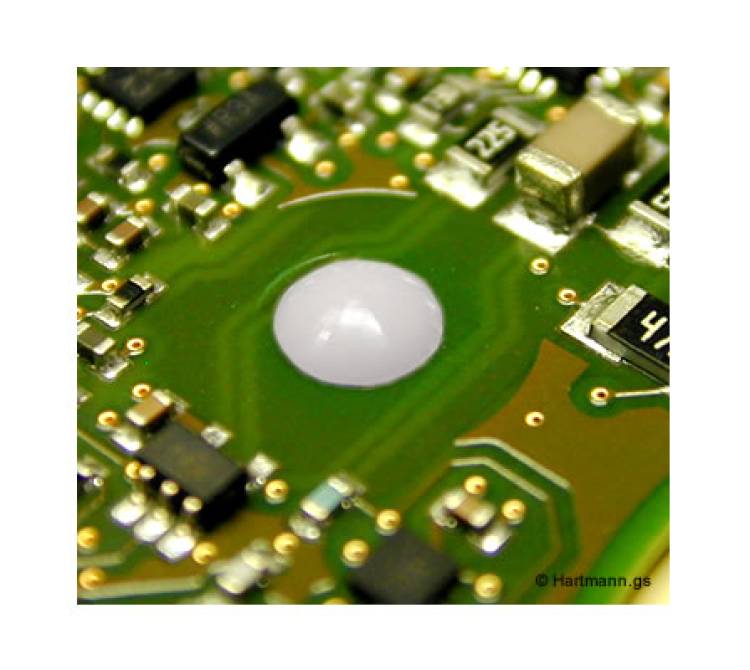

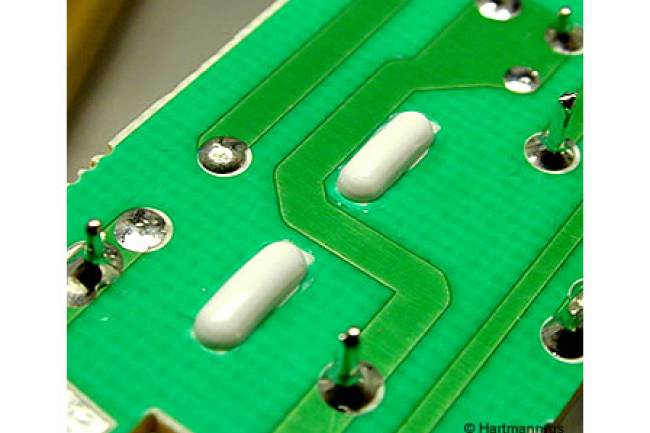

  4. Verklebung:

    • Klebstoffe: Spezielle Klebstoffe für PA6-GF30 werden verwendet, um die Leiterplatte dauerhaft zu fixieren.
      • Vorteile: Hohe Festigkeit und gleichmäßige Lastverteilung.
      • Nachteile: Längere Aushärtezeiten und schwierige Demontage.
  5. Ultraschallschweißen:

    • Schweißverbindung: Mittels Ultraschallvibrationen werden die Kunststoffteile aneinander geschweißt.
      • Vorteile: Sehr feste Verbindung, geeignet für Massenproduktion.
      • Nachteile: Teure Ausrüstung und nicht für alle Geometrien geeignet.
  6. Kaltverformung:

    • Stanznieten: Mechanisches Einpressen von Nieten oder Bolzen durch die Dome und die Leiterplatte.
      • Vorteile: Feste und sichere Verbindung.
      • Nachteile: Erfordert spezielle Werkzeuge und Vorrichtungen.

Empfehlung

Für PA6-GF30 (Polyamid 6 mit 30 % Glasfaser) sind Methoden wie selbstschneidende Schrauben oder Schnappverbindungen besonders geeignet, da sie eine gute Balance zwischen Haltekraft und Materialbeanspruchung bieten. Wenn eine besonders feste und dauerhafte Verbindung erforderlich ist, wäre die Verklebung oder das Ultraschallschweißen zu empfehlen.
