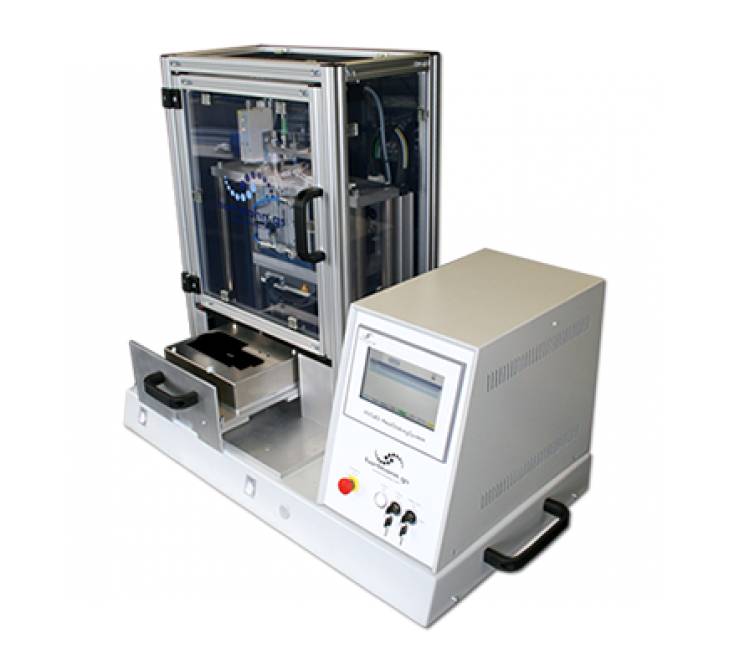

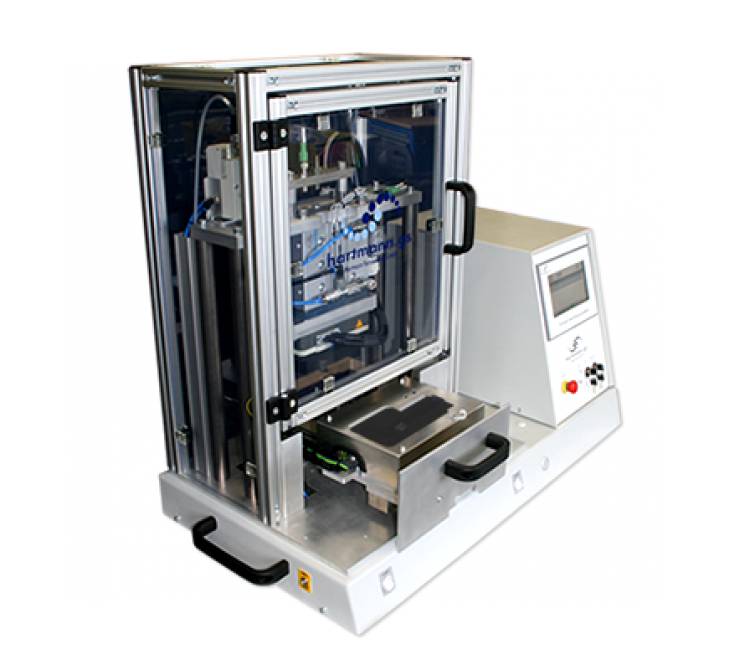

Heißverstemmsystem mit Schiebetisch

Heißverstemmsystem mit Schiebetisch

Dieses System ergänzt die übliche Arbeitsweise eines Gerätes mit Schiebetisch und automatisch ablaufendem Heißverstemmprozess um die Funktion einer automatisierten Produktprüfung vor und nach dem Verstemmprozess.

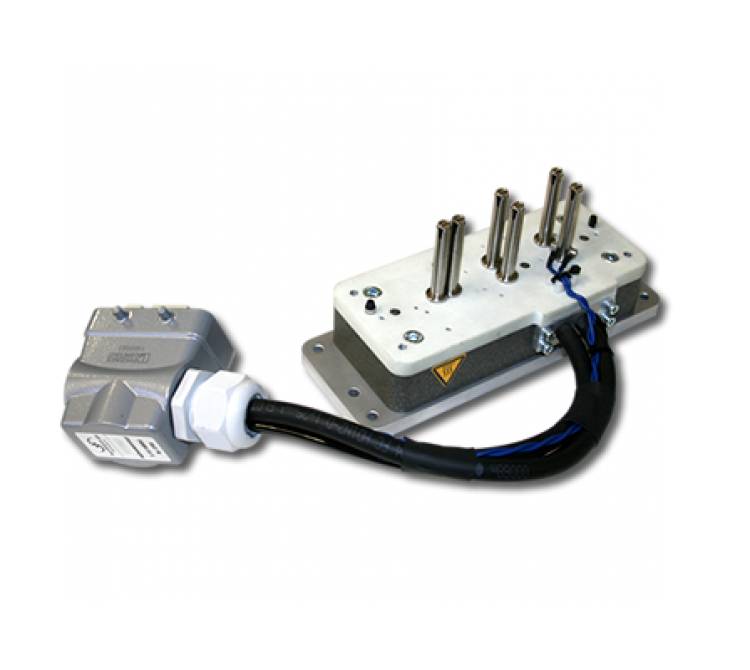

Vor der Umformung von insgesamt 6 Verstemmpunkten in einem Arbeitsschritt, wird zuerst eine elektrische Prüfung verschiedener Merkmale durchgeführt.

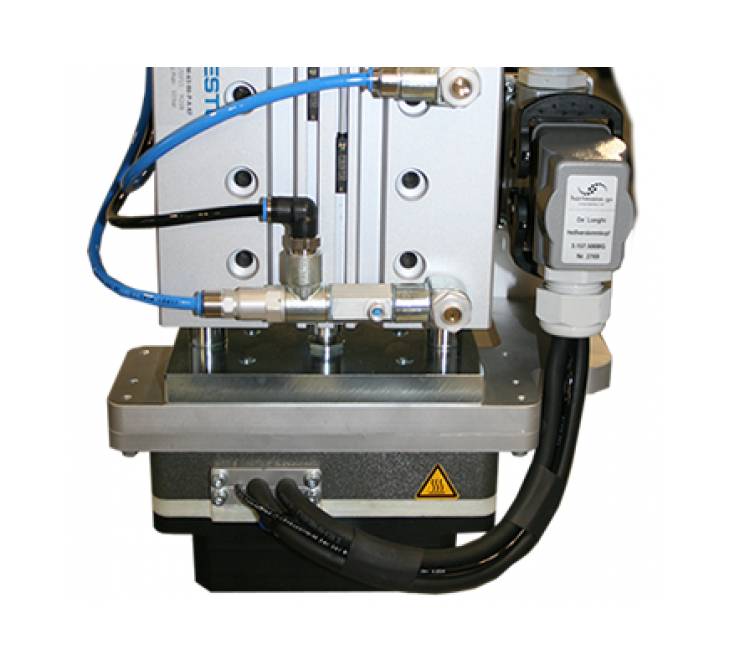

Die dazu nötige elektrische Kontaktierung mit gefederten Prüfmittelstiften, wird über vor dem Heißverstemmkopf angebrachte Niederhalte- und Prüfeinheit realisiert.

Alle dafür nötigen Prüfsysteme sind komplett in den Anlagenaufbau integriert.

Nach der erfolgreichen Durchführung der elektrischen Tests, deren Parameter allesamt über das Touch-Bedienfeld parametrierbar sind, startet automatisch der Heißverstemmprozess.

Nach der Verstemmung erfolgt automatisch ein weiterer Test, in diesem Beispiel eine integrierte Kraft-Wegemessung.
