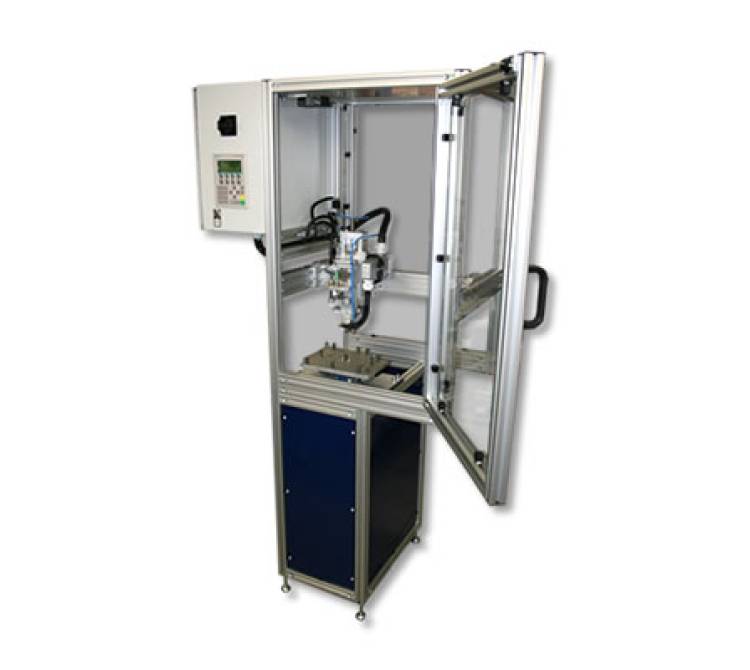

Heißverstemmeinheit zur Integration in Inline-Produktionssysteme.

Heißverstemmeinheit zur Integration in Inline-Produktionssysteme.

1. Aufbau und Komponenten:

  • Gehäuseaufbau: Die Heißverstemmeinheit besteht aus einem robusten Gehäuse in Profilbauweise, das Stabilität und Flexibilität bietet.
  • Steuerung: Eine integrierte Steuerungseinheit, die mit der kundenseitigen Anlagen- bzw. Liniensteuerung verbunden ist, ermöglicht die Kommunikation aller während des Prozesses generierten Daten.
  • Indexiereinheit: Eine leistungsstarke Indexiereinheit sorgt für den präzisen Transport und die Positionierung der Werkstückträger.

2. Prozessablauf:

  • Werkstückträgertransport: Das kundenseitige Transportband befördert die Werkstückträger von rechts nach links durch die Heißverstemmzelle.
  • Positionierung: Die in die Heißverstemmeinheit einlaufenden Werkstückträger werden gestoppt, vom Transportband ausgehoben und für die Bearbeitung positioniert.
  • Heißverstemmen: Der Heißverstemmvorgang wird durchgeführt, wobei die Steuerung permanent die aufgebrachte Kraft sowie die Einsinkwege überwacht und dokumentiert.

3. Mess- und Kommunikationssysteme:

  • Kraftmessung: Permanente Überwachung der während des Heißverstemmens aufgebrachten Kraft, um gleichbleibende Qualität sicherzustellen.
  • Bauteilhöhen- und Einsinkwegmessung: Präzise Messung der Bauteilhöhe und des Einsinkweges, um die Genauigkeit des Verbindungsprozesses zu gewährleisten.
  • Datenkommunikation: Die Steuerung kommuniziert kontinuierlich mit der kundenseitigen Anlagensteuerung und übermittelt alle relevanten Prozessdaten, wie z.B. die gemessenen Kräfte und Einsinkwege.

4. Kundenspezifische Anpassungen:

  • Bauform: Die Bauform der Heißverstemmeinheit wird an die spezifischen Anforderungen des Kunden angepasst.
  • Kommunikationswege: Die erforderlichen Kommunikationsprotokolle und Schnittstellen zur kundenseitigen Steuerung werden individuell entwickelt und implementiert.

Vorteile der Integration:

  • Nahtlose Integration: Die Einheit lässt sich problemlos in bestehende Inline-Produktionssysteme integrieren.
  • Hohe Präzision: Durch permanente Kraft- und Wegmessung wird eine gleichbleibend hohe Verbindungsqualität sichergestellt.
  • Effiziente Datenkommunikation: Alle relevanten Prozessdaten werden in Echtzeit erfasst und an die übergeordnete Anlagensteuerung übermittelt, was eine lückenlose Überwachung und Analyse ermöglicht.

Anwendungsbereiche:

  • Automobilindustrie: Herstellung von Fahrzeugkomponenten mit hohen Qualitätsanforderungen.
  • Elektronikfertigung: Präzise Verbindung von Gehäusen und anderen Bauteilen.
  • Konsumgüterproduktion: Effiziente und zuverlässige Herstellung von Produkten aus thermoplastischen Kunststoffen.

Die vorgestellte Heißverstemmeinheit bietet eine fortschrittliche Lösung zur Integration in Inline-Produktionssysteme, die hohe Präzision, Zuverlässigkeit und Effizienz gewährleistet. Die Anpassungsfähigkeit der Einheit an spezifische Kundenanforderungen macht sie zu einem vielseitigen Werkzeug in der modernen Fertigungstechnologie.
