Heißverstemm-Anwendung zur Fixierung von Leiterplatten in Kunststoffkomponenten.

Anwendungen Sep 26, 2024 0 32 Add to Reading List

1. Positionierung der Leiterplatte:

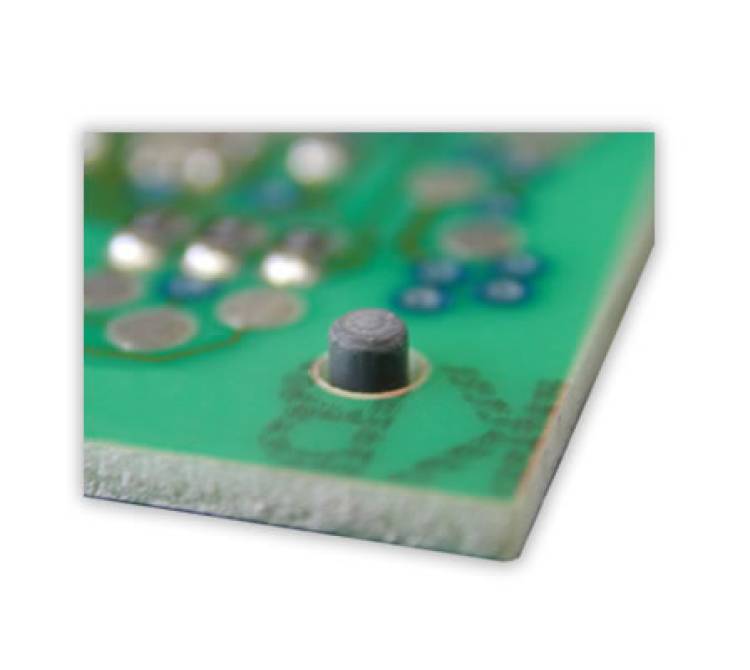

Kunststoff-Spritzgussteil mit vorbereiteten Domen:
Die Leiterplatte wird präzise in ein Kunststoff-Spritzgussteil eingesetzt, das über speziell vorbereitete Dome verfügt, die durch die Leiterplatte hindurchgeführt werden.
Exakte Platzierung:
Die Positionierung der Leiterplatte erfolgt passgenau auf den Domen, was eine feste und stabile Verbindung gewährleistet.

2. Heißverstemmprozess:

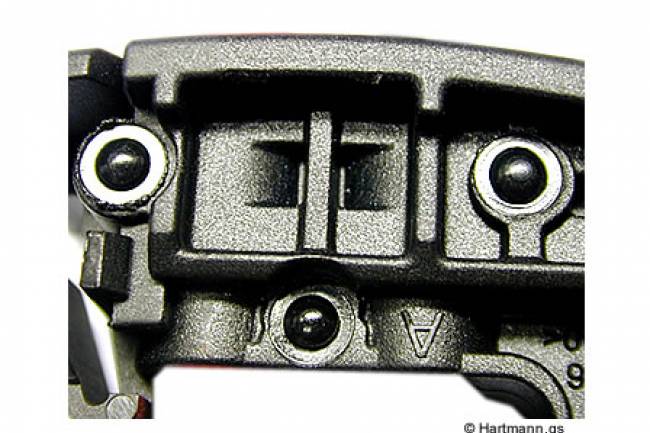

Umformung der Dome zu Nieten:
Ein Heißverstemmstempel wird verwendet, um die Kunststoff-Dome durch Hitze und Druck in stabile Nietenköpfe umzuwandeln. Diese Umformung fixiert die Leiterplatte dauerhaft in der Kunststoffkomponente.
Thermoplastische Kunststoffe:
Der Prozess ist besonders geeignet für thermoplastische Kunststoffe wie PA (Polyamid), PP (Polypropylen), PBT (Polybutylenterephthalat), POM (Polyoxymethylen), PC (Polycarbonat) und PE (Polyethylen), auch mit Glasfaseranteilen.

3. Materialvielfalt und Flexibilität:

Thermoplastische Kunststoffe mit Glasfaseranteil:
Das Verfahren eignet sich auch für glasfaserverstärkte Kunststoffe, die eine höhere Stabilität und Belastbarkeit erfordern.
Vielfältige Einsatzmöglichkeiten:
Die breite Materialauswahl ermöglicht den Einsatz des Verfahrens in zahlreichen Branchen, von der Automobilindustrie bis zur Elektronik.

4. Vorteile des Heißverstemmens:

Hohe Festigkeit und Stabilität:
Die Umformung der Dome zu Nieten sorgt für eine starke mechanische Verbindung zwischen der Leiterplatte und dem Kunststoffteil.
Sauberer und effizienter Prozess:
Das Verfahren erfordert keine zusätzlichen Verbindungselemente wie Schrauben oder Klebstoffe, was es zu einer schnellen und wirtschaftlichen Lösung macht.
Langfristige Haltbarkeit:
Die feste Fixierung der Leiterplatte garantiert eine dauerhafte und zuverlässige Verbindung, die mechanischen Belastungen standhält.

Diese Heißverstemm-Anwendung bietet eine effektive Methode zur Fixierung von Leiterplatten in Kunststoffkomponenten und sorgt durch den Einsatz verschiedener thermoplastischer Materialien für eine langlebige und stabile Verbindung.
