Heißverstemmung zur Fixierung von LCD-Displays in Kunststoffgehäusen.

Heißverstemmung zur Fixierung von LCD-Displays in Kunststoffgehäusen.

Prozessbeschreibung: Heißverstemmung zur Fixierung eines LCD-Displays

  1. Vorbereitung des Kunststoffgehäuses:

    • Das Kunststoffgehäuse wird im Spritzgussverfahren hergestellt und enthält spezifische Kanten oder Vorsprünge, die später für die Fixierung des LCD-Displays umgeformt werden.
  2. Positionierung des LCD-Displays:

    • Das LCD-Display wird in das Kunststoffgehäuse eingelegt, wobei es passgenau positioniert wird, um eine optimale Fixierung zu gewährleisten.
  3. Heißverstemmung:

    • Zwei geformte Heizstempel werden erhitzt und an die Kunststoffkanten des Gehäuses bewegt.
    • Durch die Kombination von Hitze und Druck verformen sich die Kunststoffkanten und werden über die Ränder des LCD-Displays umgeformt, wodurch das Display sicher im Gehäuse fixiert wird.
  4. Abkühlung und Aushärtung:

    • Nach dem Umformprozess kühlt der verformte Kunststoff ab und härtet aus, wodurch eine stabile und dauerhafte Verbindung zwischen dem LCD-Display und dem Kunststoffgehäuse entsteht.

Geeignete Kunststoffe für die Heißverstemmung

Die folgenden thermoplastischen Kunststoffe eignen sich gut für die Heißverstemmung, auch in Varianten mit Glasfaserverstärkung:

  • Polyamid (PA)
  • Polypropylen (PP)
  • Polybutylenterephthalat (PBT)
  • Polyoxymethylen (POM)
  • Polycarbonat (PC)
  • Polyethylen (PE)

Beispiel einer Heißverstemm-Anwendung

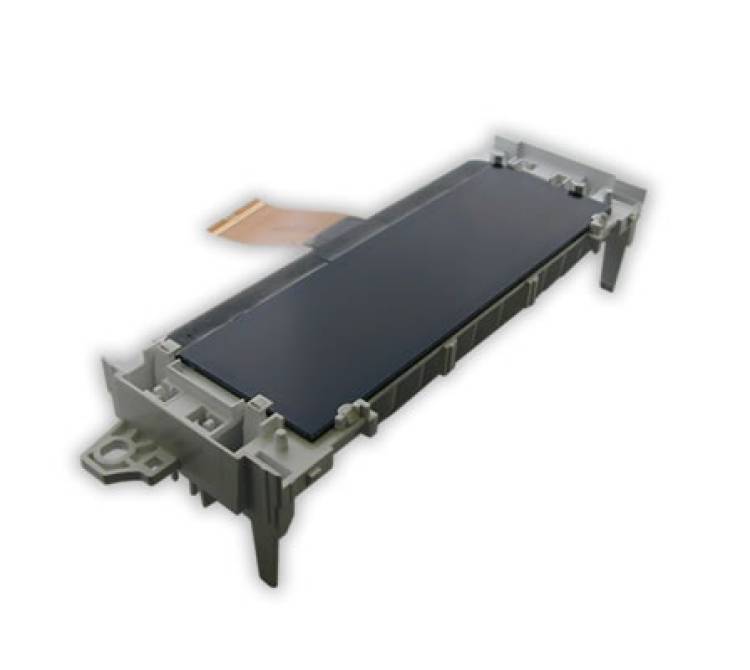

Anwendung: Fixierung eines LCD-Displays in einem Kunststoffgehäuse für ein Automobil-Infotainment-System

Materialien:

  • Kunststoffgehäuse: Hergestellt aus glasfaserverstärktem Polycarbonat (PC GF), um die mechanische Festigkeit und Temperaturbeständigkeit zu erhöhen.
  • LCD-Display: Ein Standard-LCD-Display mit den erforderlichen Abmessungen für das Gehäuse.

Vorgehensweise:

  1. Herstellung des Gehäuses: Das Kunststoffgehäuse wird im Spritzgussverfahren gefertigt und enthält spezifische Kanten für die Heißverstemmung.
  2. Montage des LCD-Displays: Das Display wird in das Gehäuse eingelegt und präzise positioniert.
  3. Heißverstemm-Prozess: Zwei geformte Heizstempel werden erhitzt und auf die Kunststoffkanten des Gehäuses gedrückt. Durch die Hitze und den Druck verformen sich die Kanten und umschließen das Display, wodurch es fixiert wird.
  4. Abkühlung: Nach dem Heißverstemm-Prozess kühlen die verformten Kunststoffkanten ab und härten aus, was eine stabile mechanische Verbindung ergibt.

Vorteile der Heißverstemmung

  • Dauerhafte Verbindung: Die Heißverstemmung erzeugt eine starke und dauerhafte mechanische Verbindung.
  • Wirtschaftlichkeit: Der Prozess ist kostengünstig und eignet sich für die Massenproduktion.
  • Vielseitigkeit: Geeignet für eine Vielzahl von thermoplastischen Kunststoffen, auch mit Glasfaserverstärkung.
  • Keine zusätzlichen Verbindungselemente: Im Gegensatz zu Schrauben oder Nieten werden keine zusätzlichen Befestigungselemente benötigt, was die Materialkosten und das Gewicht reduziert.

Fazit

Die Heißverstemmung ist eine effiziente und zuverlässige Methode zur Fixierung von LCD-Displays in Kunststoffgehäusen. Sie bietet dauerhafte Verbindungen, ist wirtschaftlich und vielseitig einsetzbar, insbesondere in der Automobil- und Elektronikindustrie. Durch den Einsatz geformter Heizstempel können präzise und stabile Verbindungen erzielt werden, die den hohen Anforderungen moderner Anwendungen gerecht werden.
